Safety Halo™: zona de exclusión láser y LED para maquinaria
Safety Halo™ es un sistema de luces láser o LED que proyecta en el suelo la zona de exclusión del equipo móvil y se mueve con él, para que peatones y operadores sepan a qué distancia mantenerse. Láser de hasta 50 m, IP68. Desarrollado por Incident Zero (Australia), distribuido en Perú por Endeavant.
Cómo funciona
La zona de peligro del equipo, proyectada en el suelo
Safety Halo™ proyecta líneas de luz láser o LED que marcan alrededor de la maquinaria una zona de exclusión que se desplaza con el equipo. Su diseño parte de la neurociencia: una «zona roja» evidente activa en operadores y peatones la respuesta natural de alejarse del peligro. Más en zonas de exclusión láser en minería.
- Respuesta instintivaSe entiende sin importar el idioma ni el nivel educativo, con poca capacitación.
- Distancia clara y exigibleDefine con exactitud cuánto alejarse del equipo móvil.
- Visible con daltonismoLa línea láser, de color muy saturado, la ven también personas con daltonismo rojo-verde.
- Ordena la operaciónGuía a los camiones a la distancia ideal de la excavadora y en tolvas ROM.
En cada equipo
Así se ve la zona en cada equipo

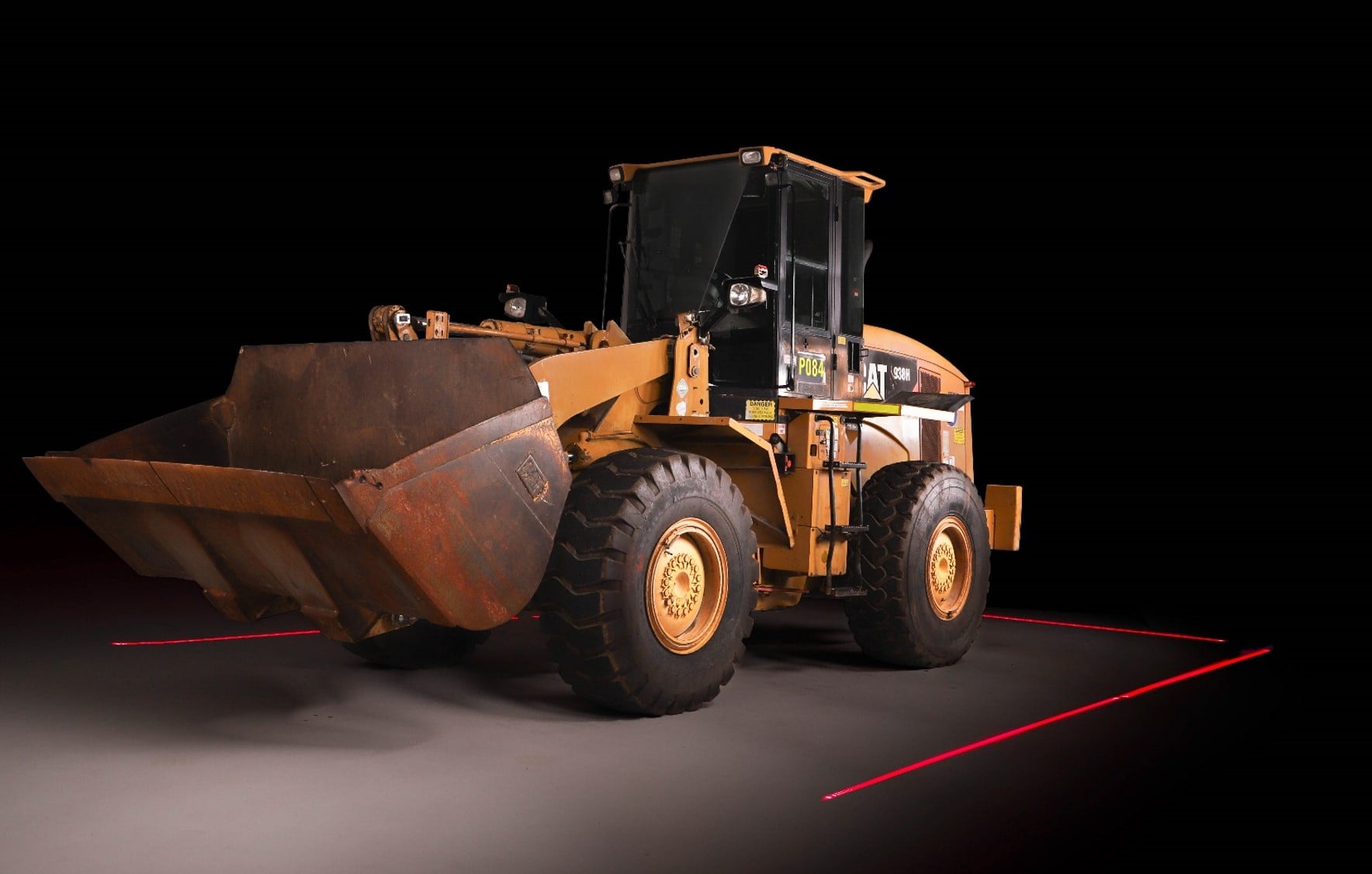

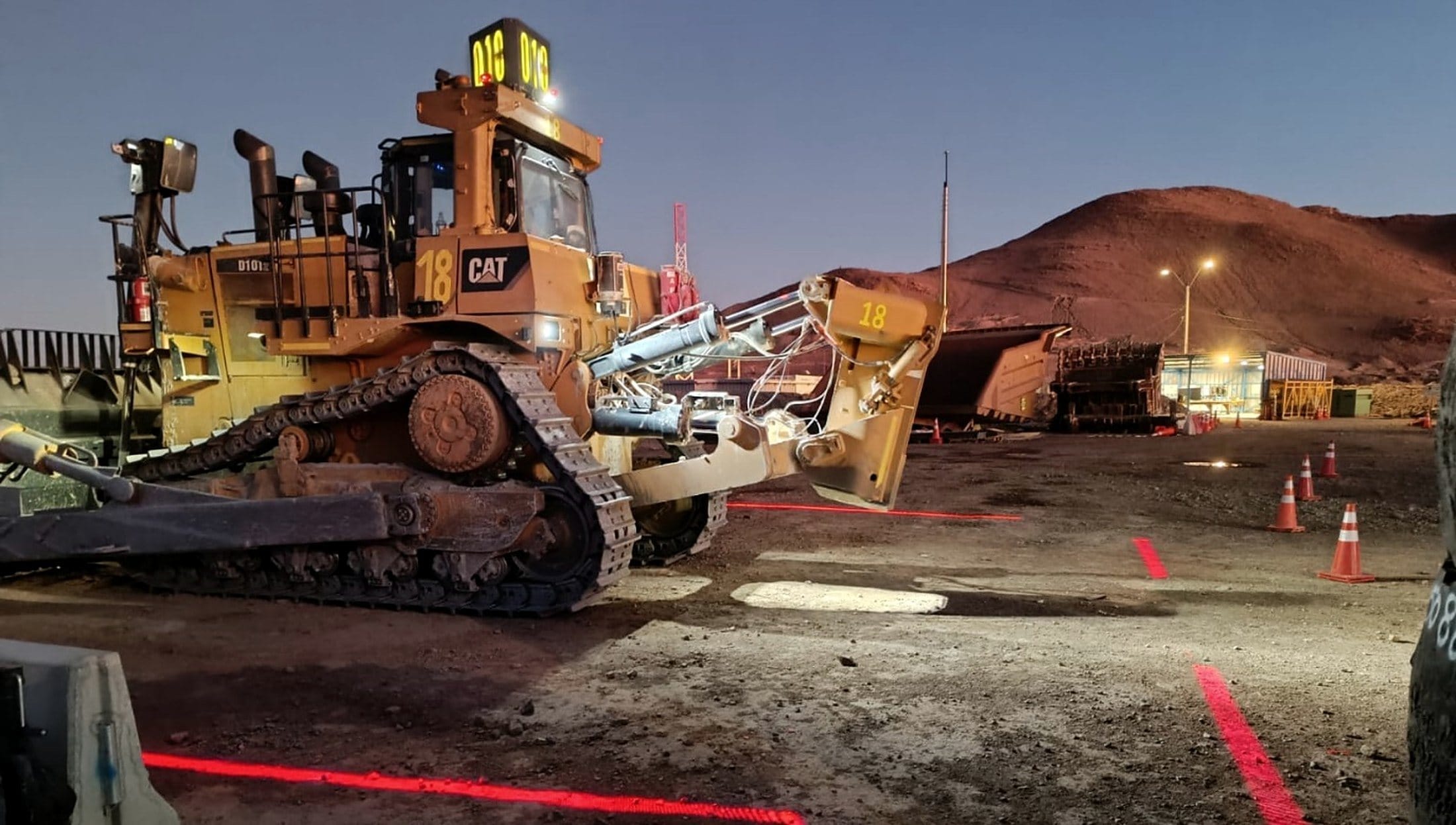

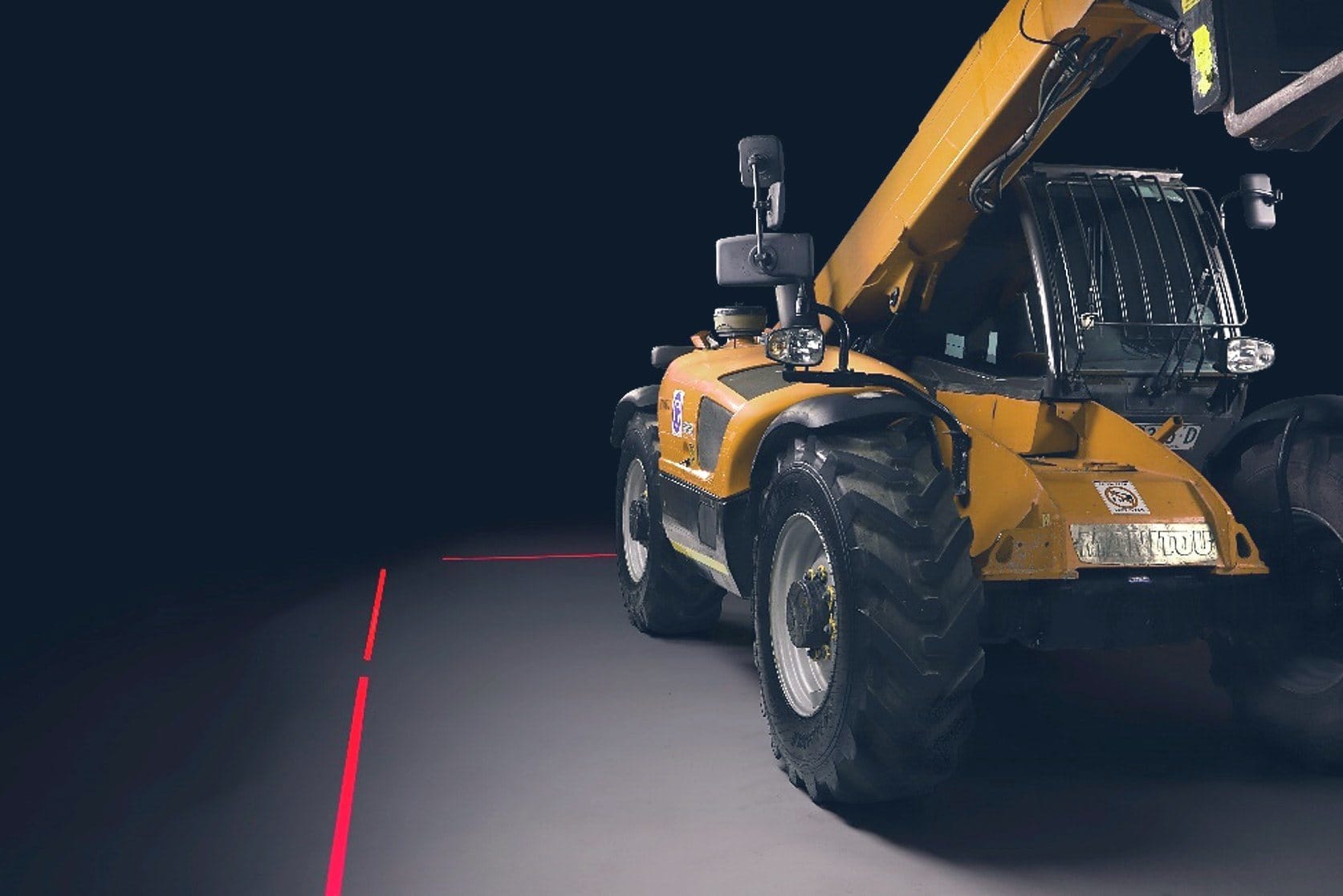

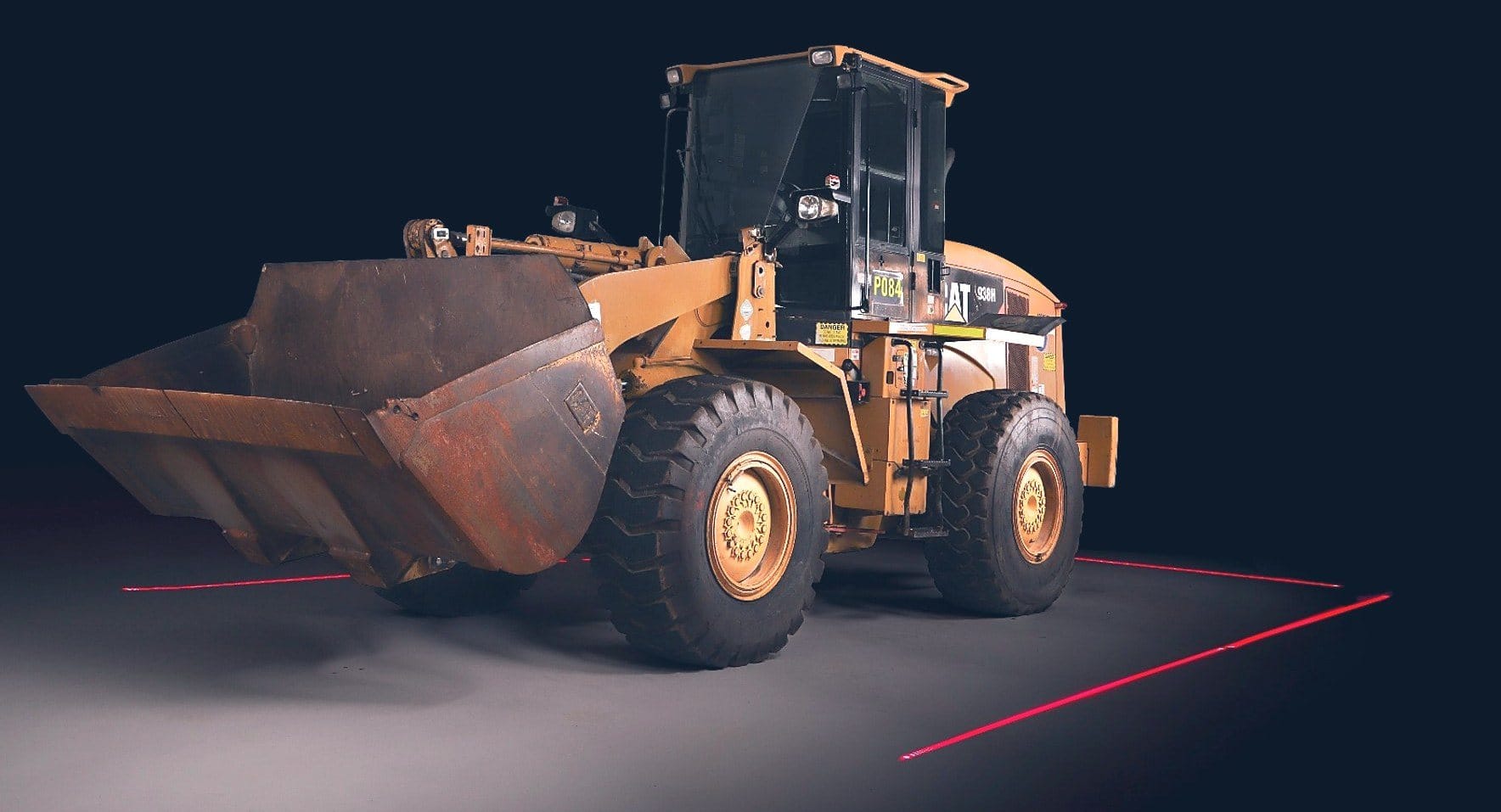

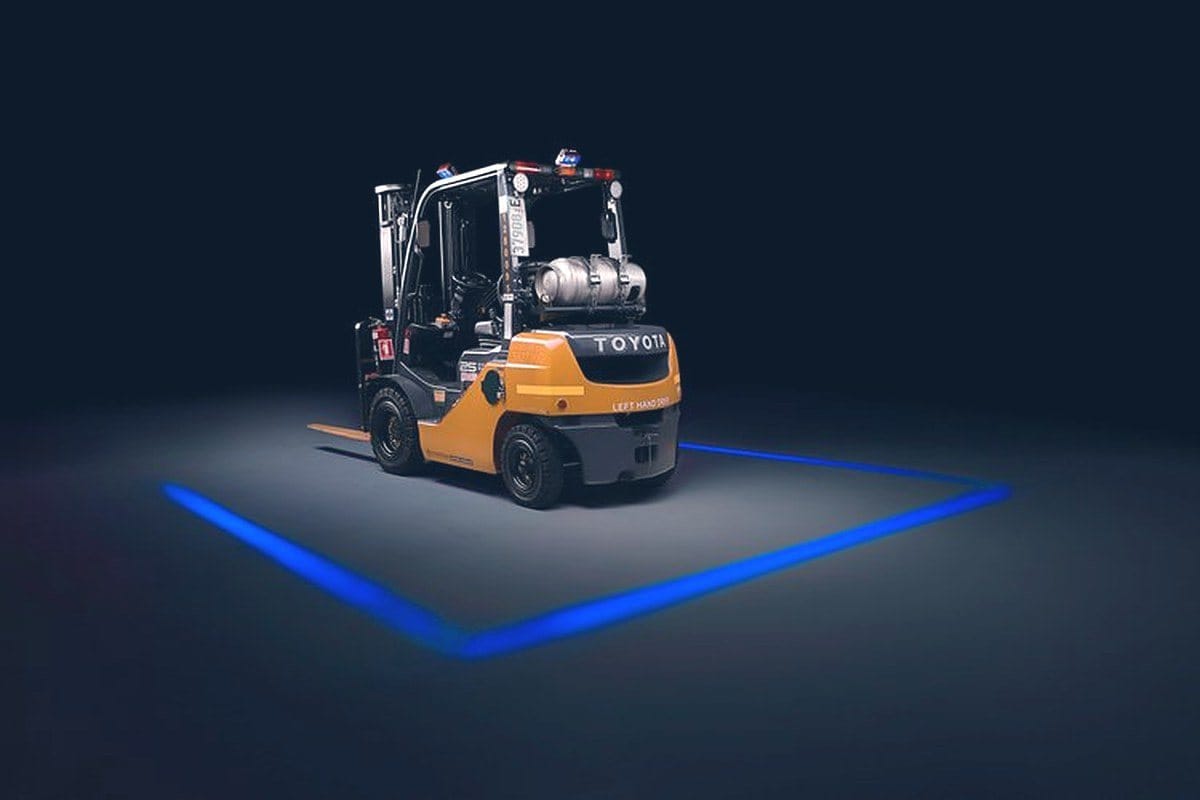

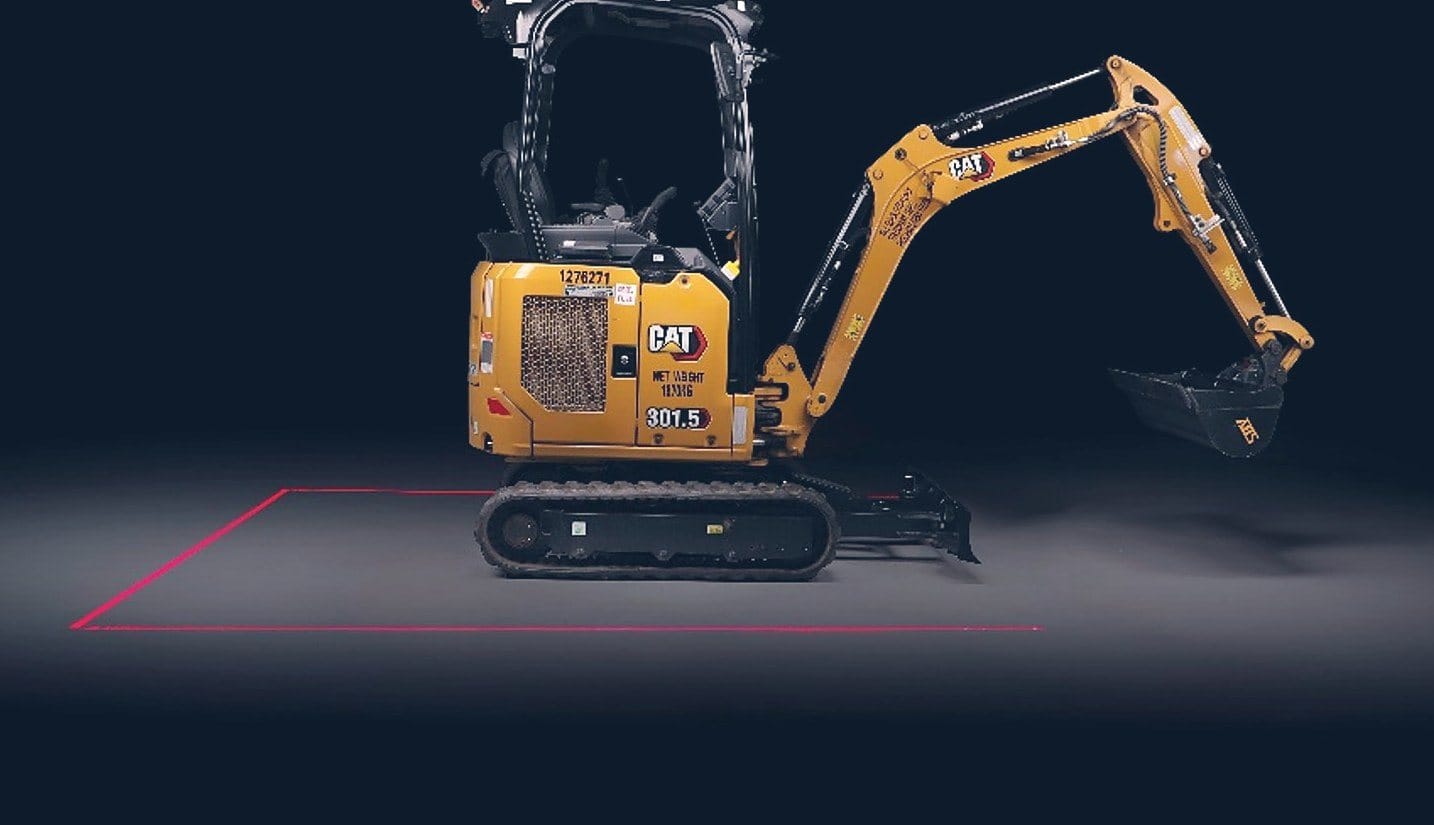

La línea de Safety Halo™ marca en el suelo el perímetro que nadie debe cruzar mientras el equipo opera: láser para proyectar lejos y LED para una zona pareja alrededor del equipo compacto. El rojo marca peligro, el azul aviso de presencia y el verde un límite o guía.
Modelos
Láser o LED, según el equipo y la distancia
Los tres modelos de Safety Halo™ comparten principio y kits de instalación, y se ofrecen en rojo, verde y azul. La elección depende del tamaño del equipo y de la distancia a la que se necesita proyectar la zona: hasta 50 m con láser Clase 3R, hasta 10 m con Clase 2.

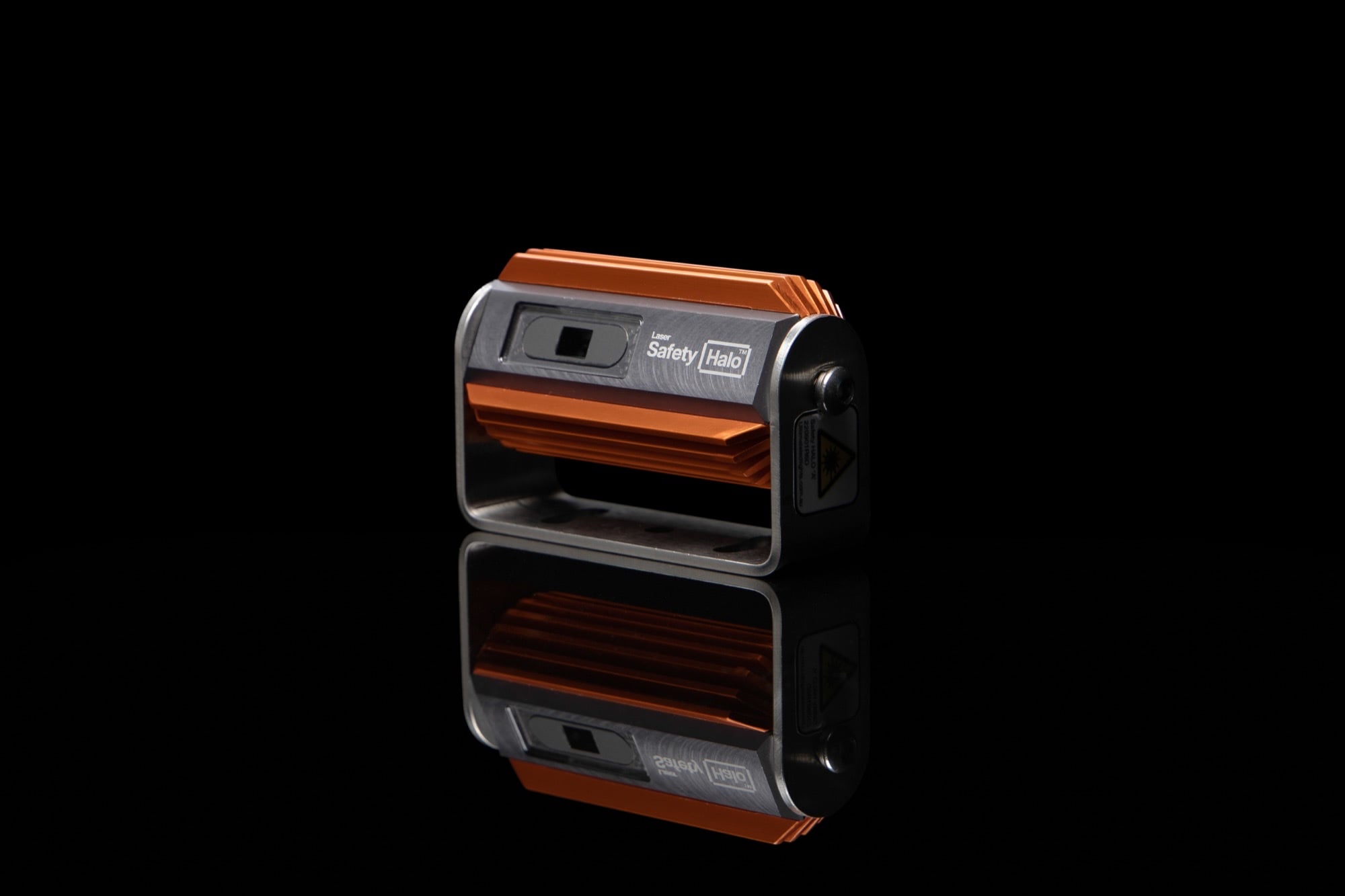

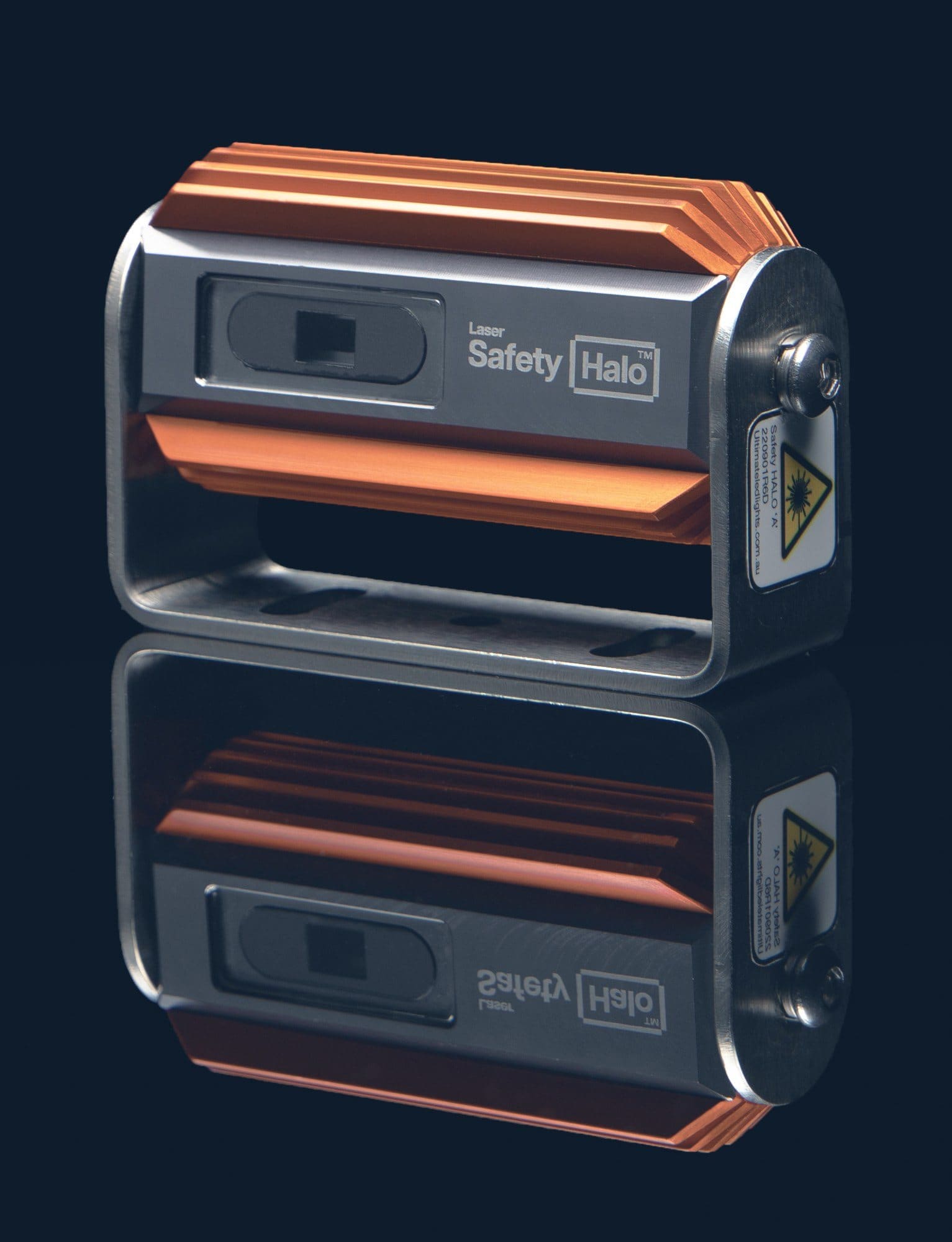

Laser Safety Halo™ · Clase 3R
< 50 m · línea 1 : 0.2
Largo alcance para palas, dragalinas, tractores, cargadores y camiones.

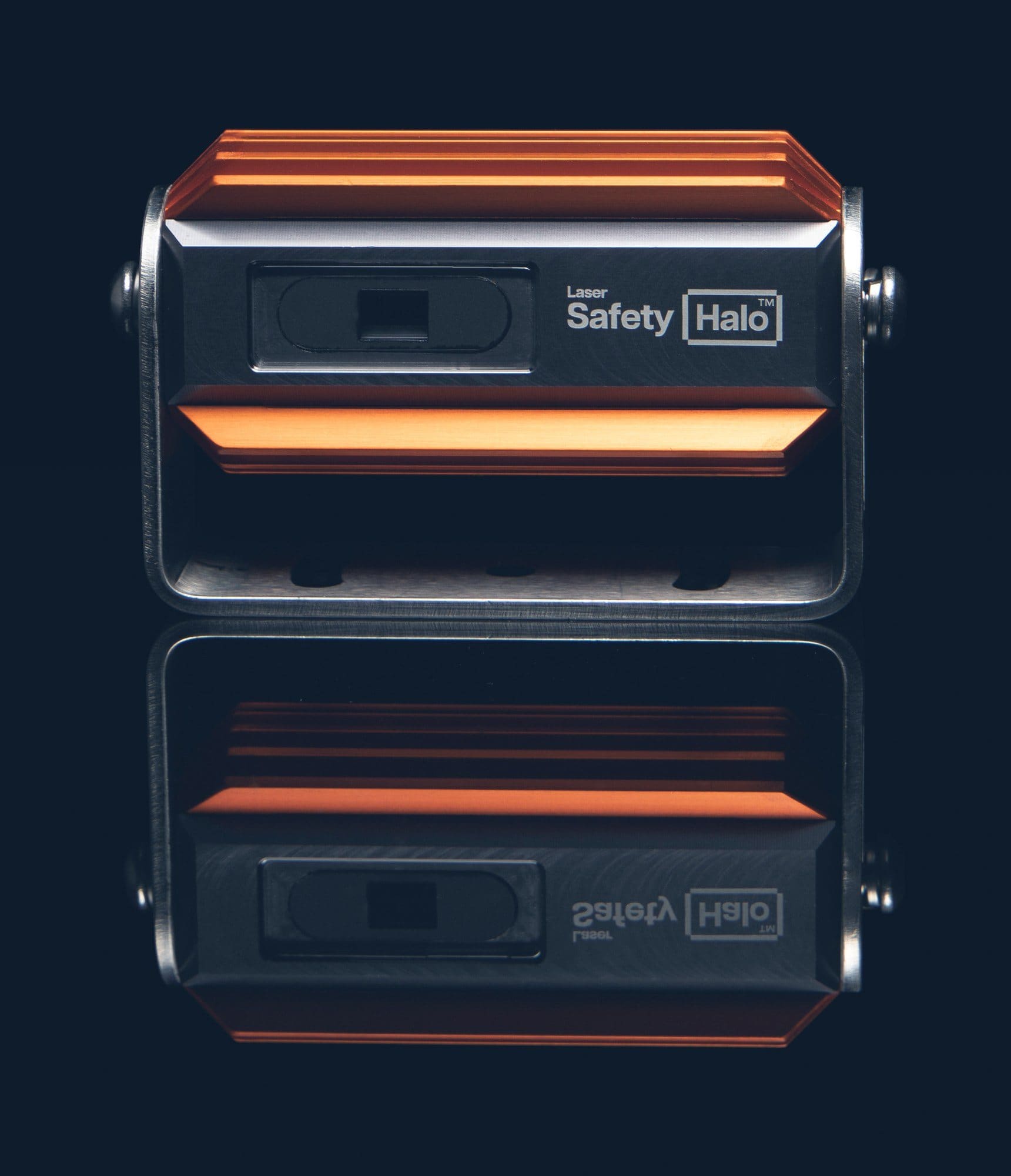

Laser Safety Halo™ · Clase 2
< 10 m · línea 1 : 1
Alcance medio: montada a 3 m del suelo, proyecta una línea de 3 m.

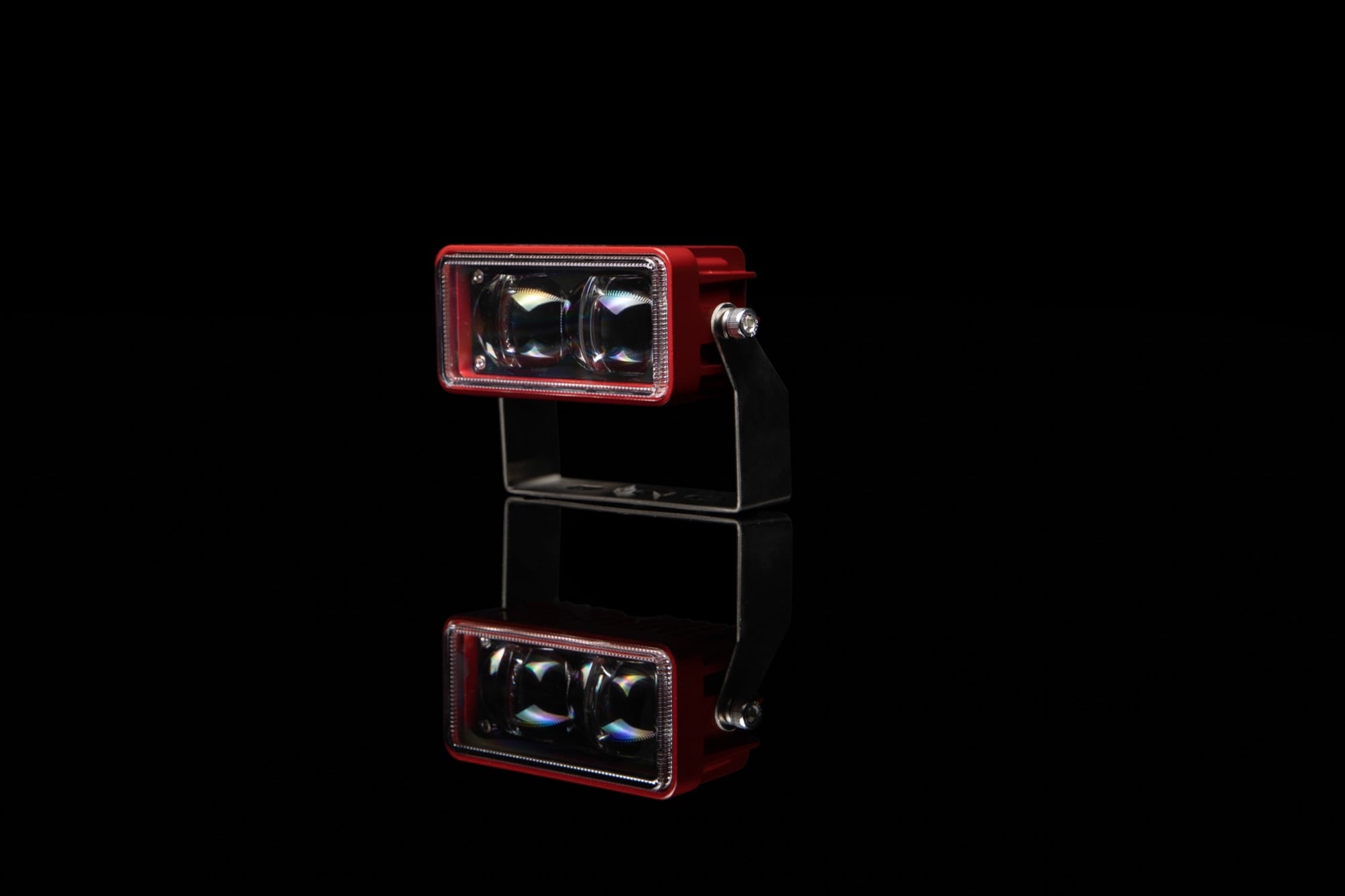

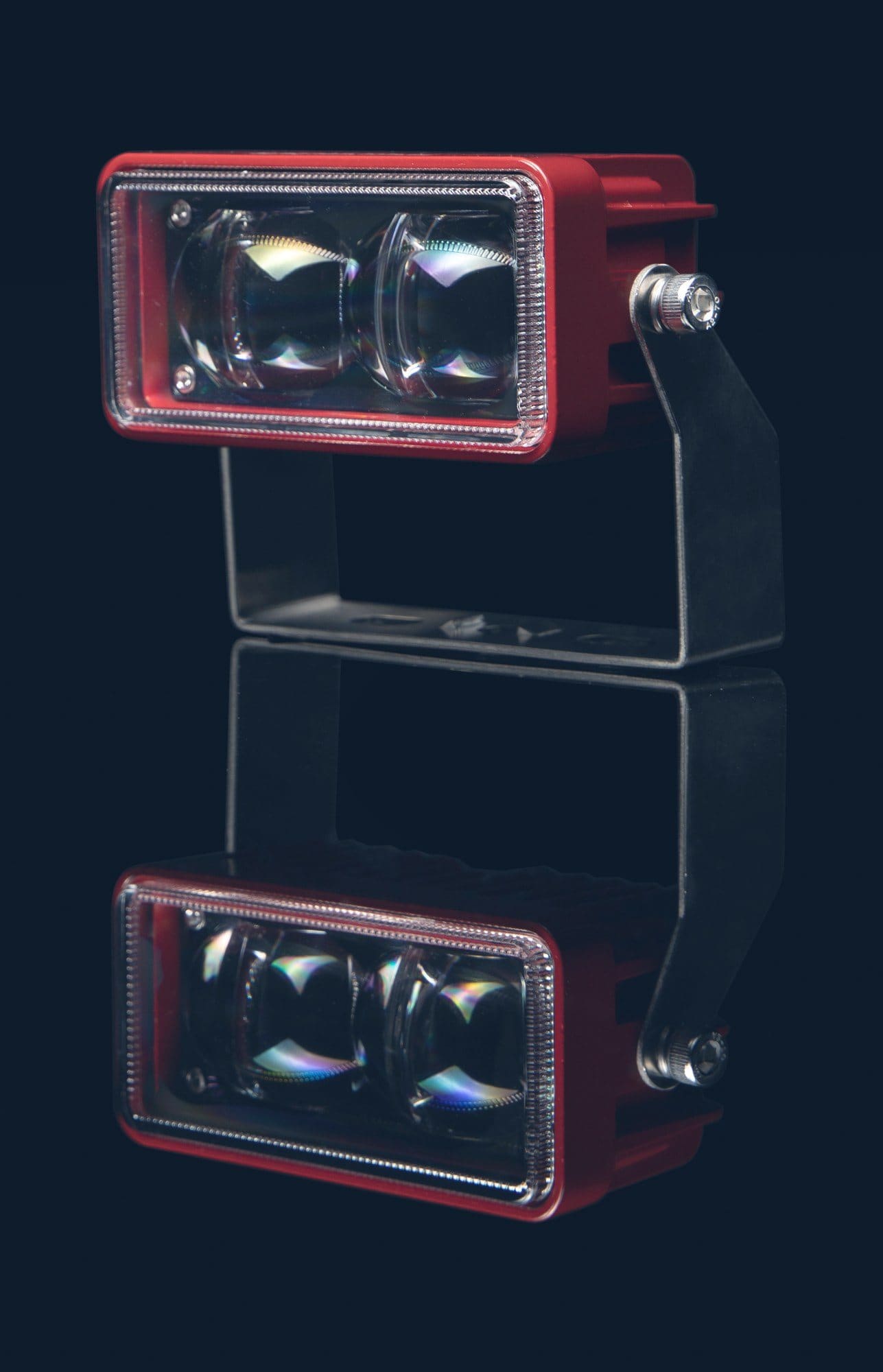

LED Safety Halo™
30 W · 1,950 lm

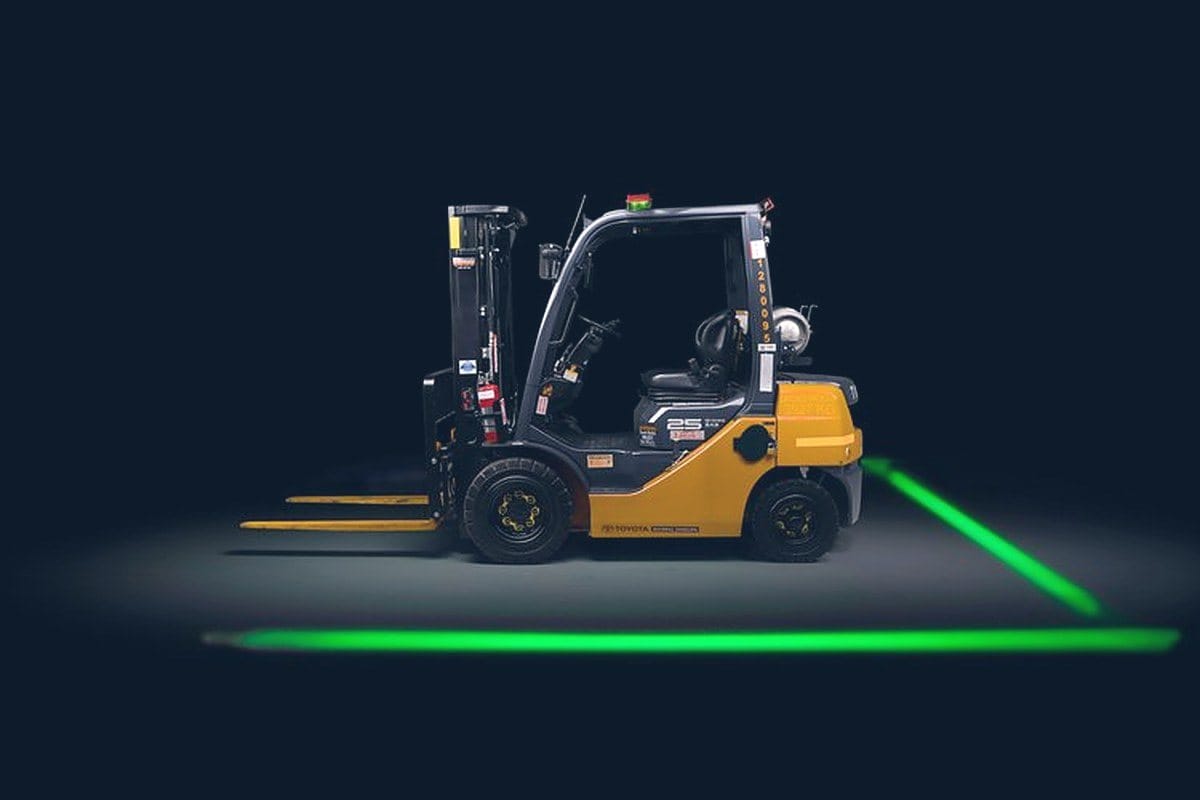

Para montacargas, minicargadores, excavadoras pequeñas, rodillos y compactadoras.
Especificaciones
Láser Clase 2, Clase 3R y LED
El Laser Safety Halo™ pesa 0.38 kg, consume menos de 250 mA a 12 VDC y opera de −10 a +40 °C; el LED SHXL-30 entrega 1,950 lm con 30 W y opera de −40 a +65 °C. Todos son IP68.
| Especificación | Láser Clase 2 | Láser Clase 3R | LED SHXL-30 |
|---|---|---|---|
| Alcance de proyección | < 10 m | < 50 m | No publicado |
| Relación altura : línea | 1 : 1 | 1 : 0.2 (a 10 m, línea de 2 m) | — |
| Potencia | < 30 mW | < 100 mW | 30 W · 6 LED Cree de 5 W |
| Voltaje de entrada | 12–48 VDC | 12–48 VDC | 10–110 VDC |
| Consumo a 12 VDC | < 250 mA | < 250 mA | 2.50 A |
| Temperatura de operación | −10 a +40 °C | −10 a +40 °C | −40 a +65 °C |
| Dimensiones con soporte | 92 × 62 × 41 mm | 92 × 62 × 41 mm | 134 × 111 × 78 mm |
| Peso | 0.380 kg | 0.380 kg | No publicado |
| Protección | IP68 | IP68 | IP68 |
| Certificaciones | CE · EMC · FCC · EN/IEC 60825-1 | CE · EMC · FCC · EN/IEC 60825-1 | ECE R10 · CE · EMC 2014/30/EU |
Colores en los tres modelos: rojo 638 nm, verde 520 nm y azul 450 nm. Láser: carcasa de aluminio 6063, soporte inox 304, 2 años de garantía del fabricante. Evita la exposición directa de los ojos al haz.
Kits e instalación
Kits plug and play de 2 a 7 luces
Safety Halo™ se entrega en kits plug and play de 2 a 7 luces, láser o LED. Cada kit trae las luces con conector Deutsch DT2, la caja de conexión con protección contra sobretensión y los soportes de acero inoxidable con adhesivo estructural 3M VHB. El láser se puede conectar a los circuitos de iluminación existentes del equipo.

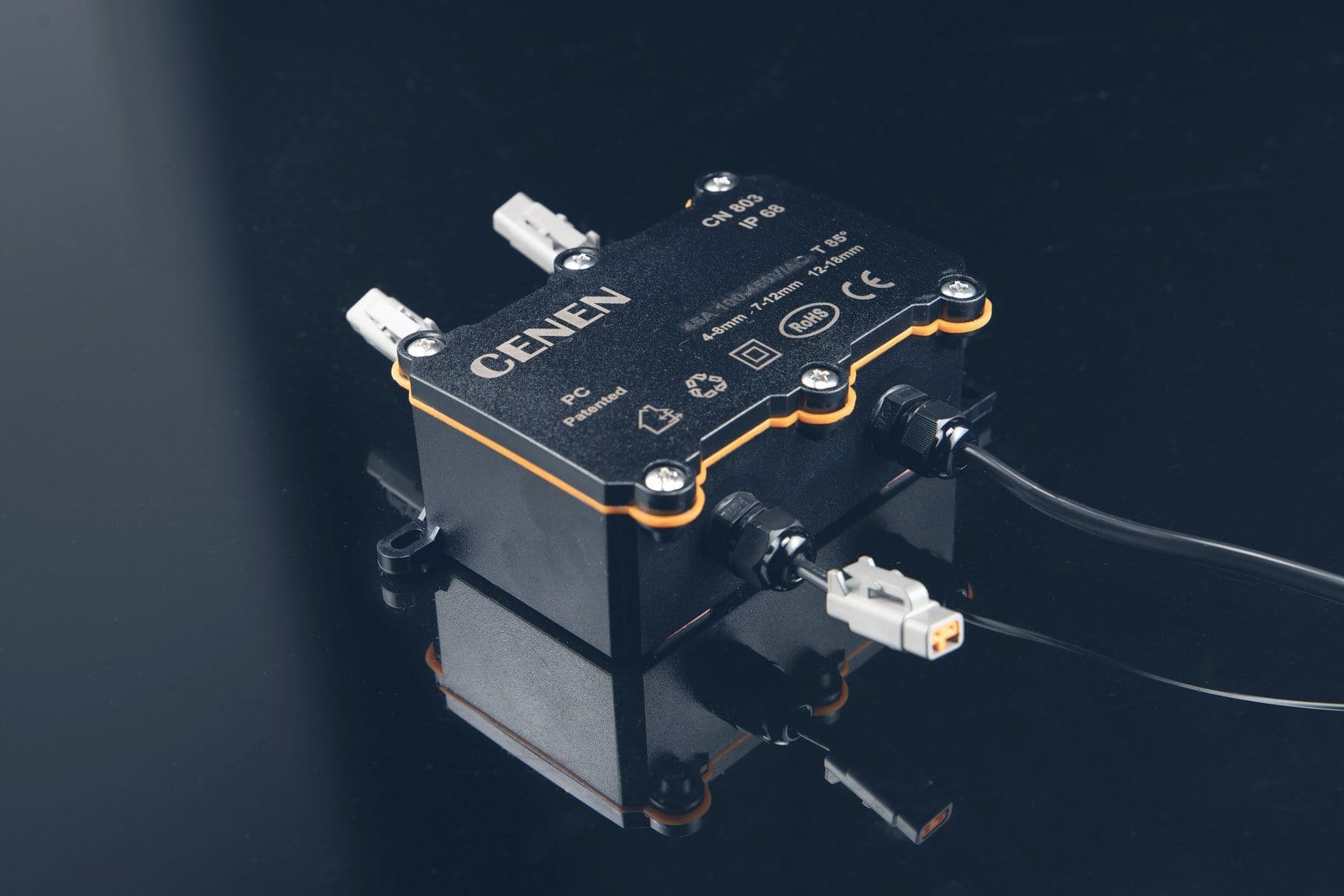

- Caja de conexión IP68Protección contra sobretensión y rectificador de 40 A.
- Soporte inox 304Montaje horizontal o vertical con adhesivo 3M VHB.
- Ocho pasos de instalaciónLimpiar, pegar el soporte, fijar la luz y la caja, conectar y encender.
Números de parte
Luz individual o kit completo
Cada modelo de Safety Halo™ se ofrece como luz individual o como kit. El número de luces del kit depende del tamaño del equipo y del perímetro que quieres marcar, y la x del código indica el color: R rojo, G verde, B azul.
| Modelo | Unidad | Kit 2 | Kit 3 | Kit 4 | Kit 5 | Kit 6 | Kit 7 |
|---|---|---|---|---|---|---|---|
| LED SHXL-30 | SHxL-30 | SHxL-20PPK | SHxL-30PPK | SHxL-40PPK | SHxL-50PPK | SHxL-60PPK | SHxL-70PPK |
| Láser Clase 2 | LSHx-A2 | LSHx-2PPK | LSHx-3PPK | LSHx-4PPK | LSHx-5PPK | LSHx-6PPK | LSHx-7PPK |
| Láser Clase 3R | LSHx-B1 | LSHx-B12PPK | LSHx-B13PPK | LSHx-B14PPK | LSHx-B15PPK | — | — |
Ejemplo: SHRL-30 es la luz LED roja individual; LSHG-B13PPK es el kit de 3 láseres Clase 3R verdes.
En faena
En operación en minas de Australia y Chile

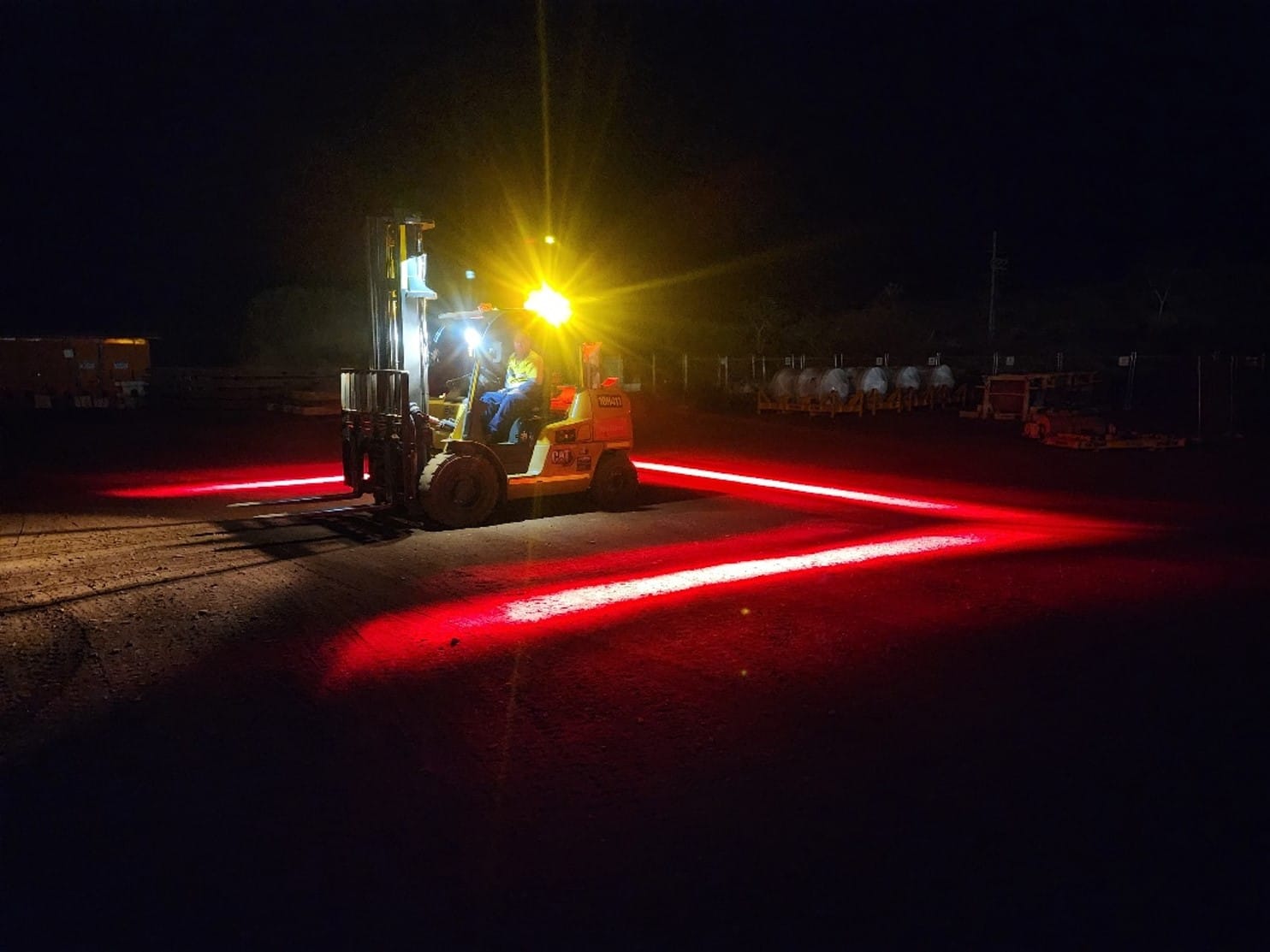

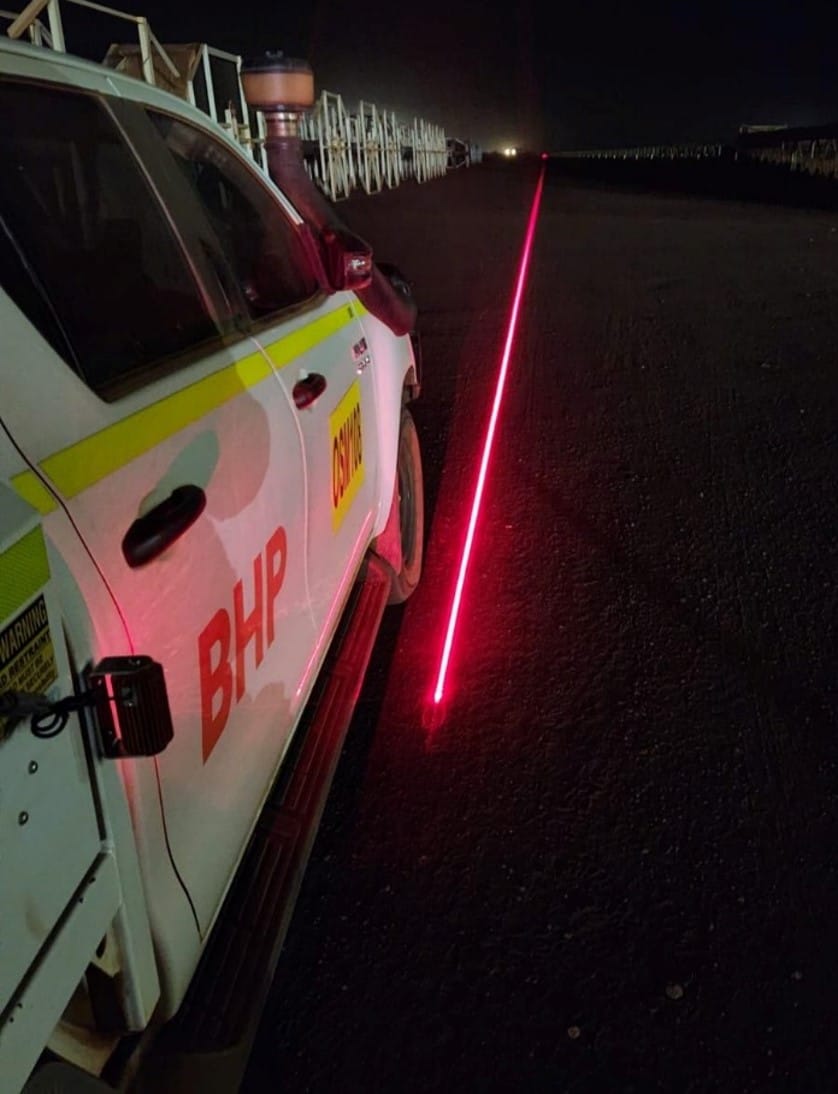

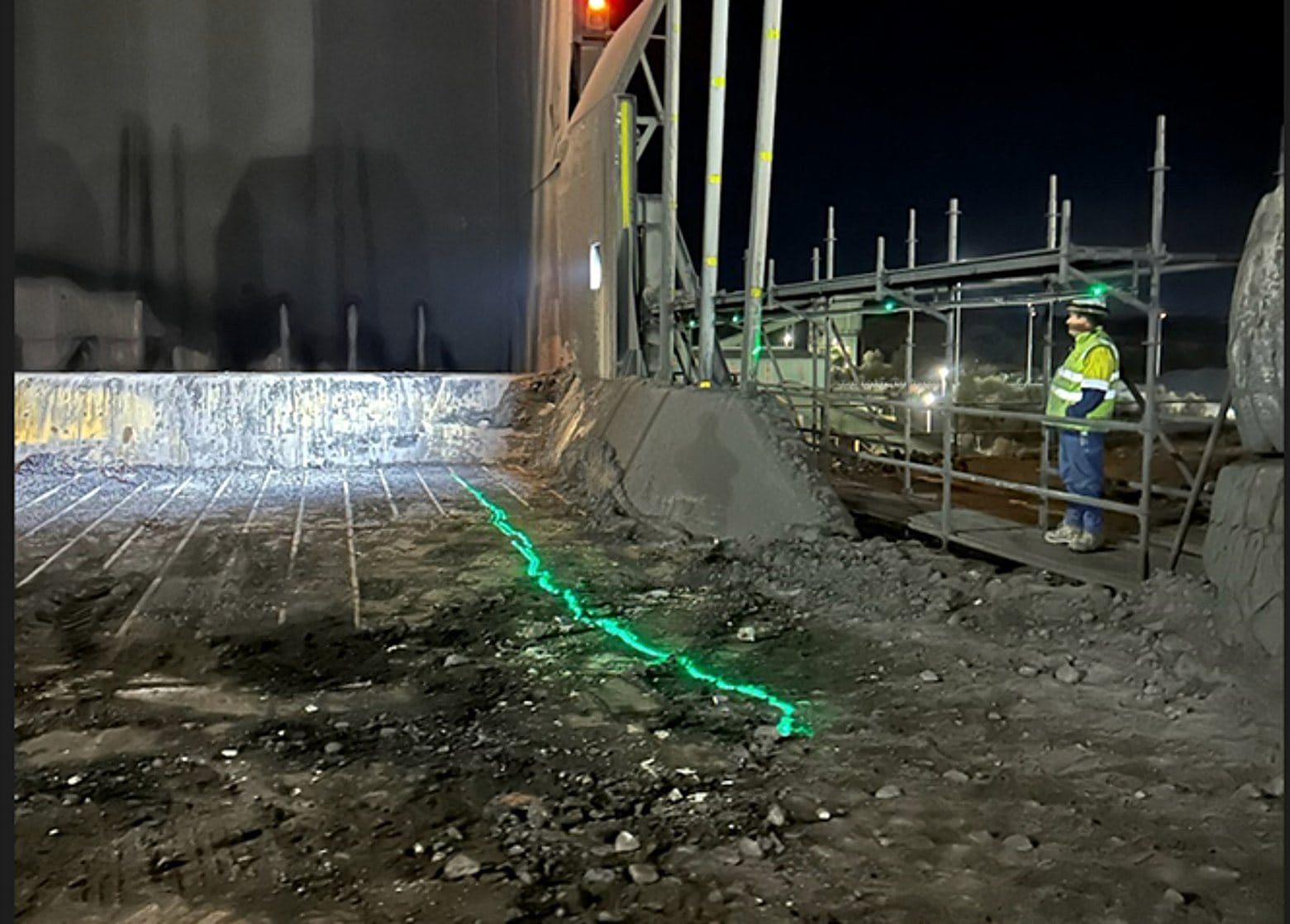

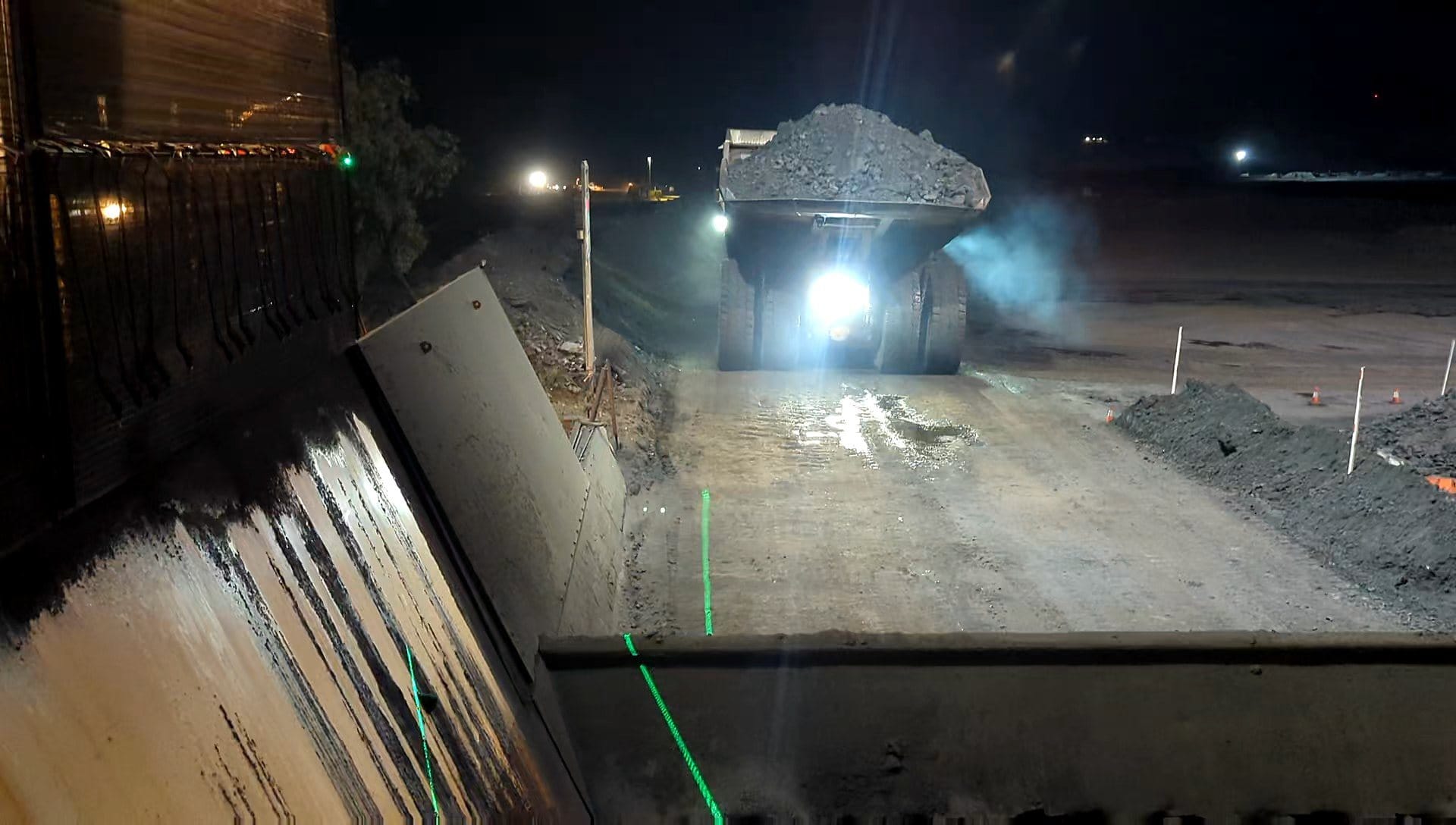

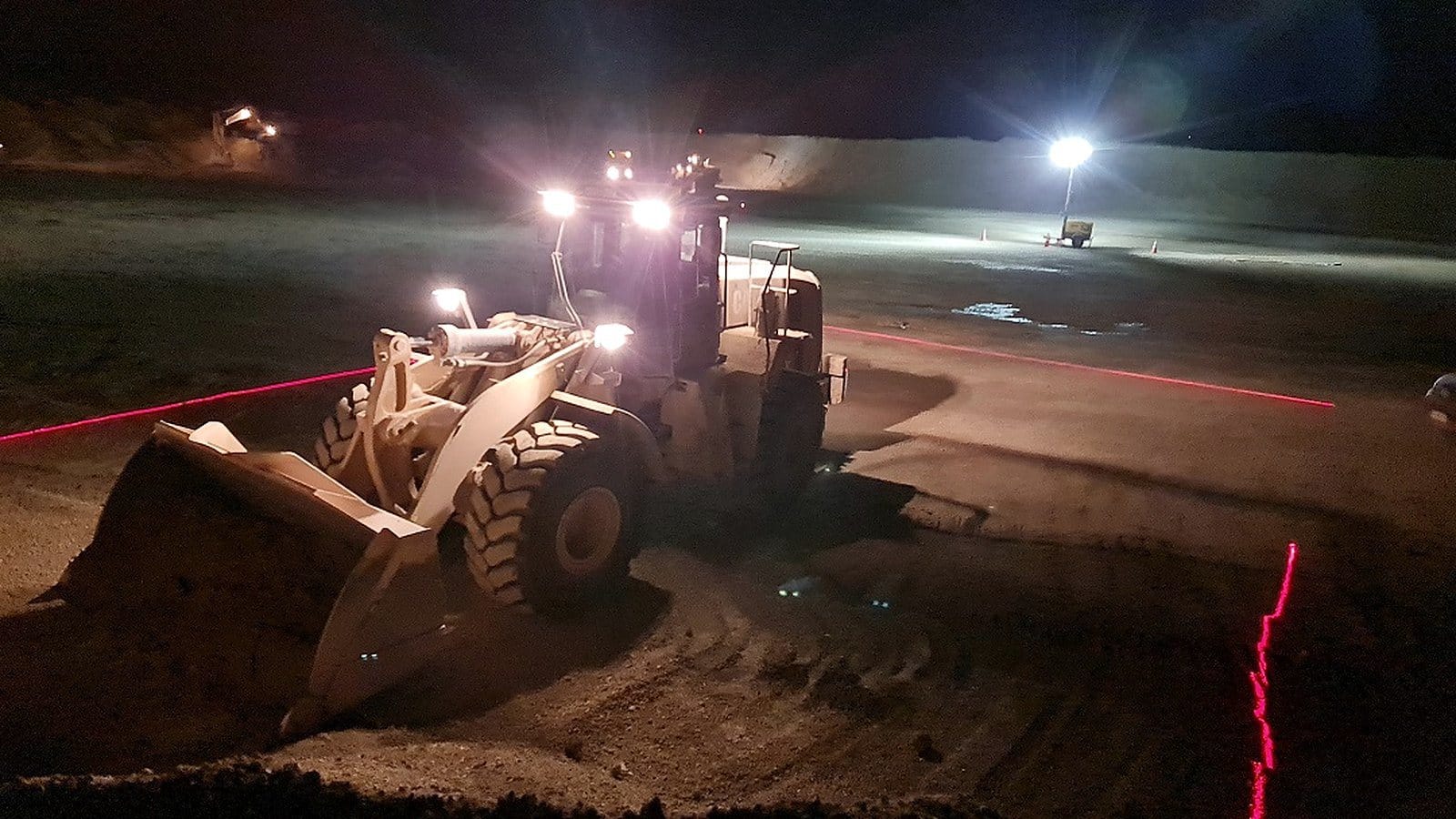

Safety Halo™ trabaja en minas de Australia y Chile, también en interior mina: línea verde para alinear camiones en tolvas ROM, zonas rojas en operación nocturna y límites entre equipo y personal. Para identificar cada máquina, complementa con NevaFail™; más prácticas en señalización de vehículos mineros.
Preguntas frecuentes
Preguntas frecuentes sobre Safety Halo™
¿Qué es Safety Halo™?+
¿Cuál es la diferencia entre el Safety Halo™ láser y el LED?+
¿Qué color de luz Safety Halo™ conviene?+
¿Cuántas luces Safety Halo™ necesita mi equipo?+
¿El láser de Safety Halo™ es seguro para la vista?+
¿Safety Halo™ resiste las condiciones de la mina?+
¿Cómo se instala y se conecta Safety Halo™?+
¿Dónde comprar Safety Halo™ en Perú?+
