Tray Support: soporte de tolva para camiones mineros
Tray Support es un bloque de soporte de tolva que va entre el chasis y la tolva levantada para trabajar debajo con un apoyo dedicado, con carga de 30 kg por cm² de contacto. Un tamaño por modelo de camión CAT, Komatsu, Hitachi, Terex y Liebherr. Fabricado por NPR (Australia), distribuido en Perú por Endeavant.
Por qué Tray Support
Apoyo dedicado para trabajar bajo la tolva levantada
El bloque Tray Support se ubica entre el riel del chasis y el riel de la tolva, y está diseñado solo para apoyar tolvas. Cada tamaño tiene su cálculo de carga documentado, así tu equipo de mantenimiento deja de adivinar cómo apoyar la tolva. La guía completa está en soporte de tolvas para camiones mineros.
- Acceso seguro bajo la tolvaUn apoyo dedicado mientras el personal trabaja con la tolva levantada.
- Cambio de cilindros de levanteLa tolva queda sostenida por los bloques y no por los cilindros.
- Varias tareas a la vezPermite ejecutar varios trabajos de mantenimiento en simultáneo.
- Liviano, con asaDe 11 a 34 kg según el tamaño, con asa para posicionarlo.
Guía de compatibilidad
Un tamaño para cada modelo de camión
Cada tamaño de Tray Support se diseñó para un modelo de camión minero: el Size 01 para Caterpillar 793, 789, 785, 777 y 730, el Size 02 para Komatsu 830E y 930E, el Size 07 para CAT 797. La tabla es una guía: confirma siempre la compatibilidad con tu equipo antes de usarlo.
| Tamaño | N.º de parte | Marca y serie | Peso |
|---|---|---|---|
| Size 01 | NPR06253-00 | Caterpillar 793, 789, 785, 777, 730 | 18.5 kg |
| Size 02 | NPR05233-00 | Caterpillar 793 (riel de chasis ancho) · Komatsu 830E, 930E | 24 kg |
| Size 03 | NPR06358-00 | Terex MT4400 · Liebherr T282C | 21.5 kg |
| Size 05 | NPR07087-00 | Caterpillar 795 | 20 kg |
| Size 06 | NPR07226-00 | Caterpillar 793 | 11 kg |
| Size 07 | NPR07678-00 | Caterpillar 797 | 20.5 kg |
| Size 09 | NPR08172-00 | Caterpillar 789 (específico) | 16 kg |
| Size 10 | NPR08264-00 | Caterpillar 796 | 29 kg |
| Size 11 | NPR08749-00 | Hitachi EH5000 | 23 kg |
| Size 14 | NPR08542-00 | Komatsu HD1500, HD785 | 18 kg |
| Size 16 | NPR08531-00 | Hitachi EH4000 | 15 kg |
| Size 17 | NPR08584-00 | Liebherr T264 | 34 kg |
Muchos camiones tienen variaciones de fabricación y muchas tolvas de reemplazo varían en peso y tamaño: el fabricante no garantiza la compatibilidad por modelo. Te ayudamos a verificar las medidas de tu camión y de tu tolva.
Los bloques
Ocho de los doce tamaños, marcados TOP / FRONT
Cada bloque Tray Support lleva su tamaño y la orientación de instalación (TOP / FRONT) marcados, y un asa para posicionarlo. Pesa de 11 a 34 kg según el tamaño. Los doce tamaños están en el catálogo NPR.

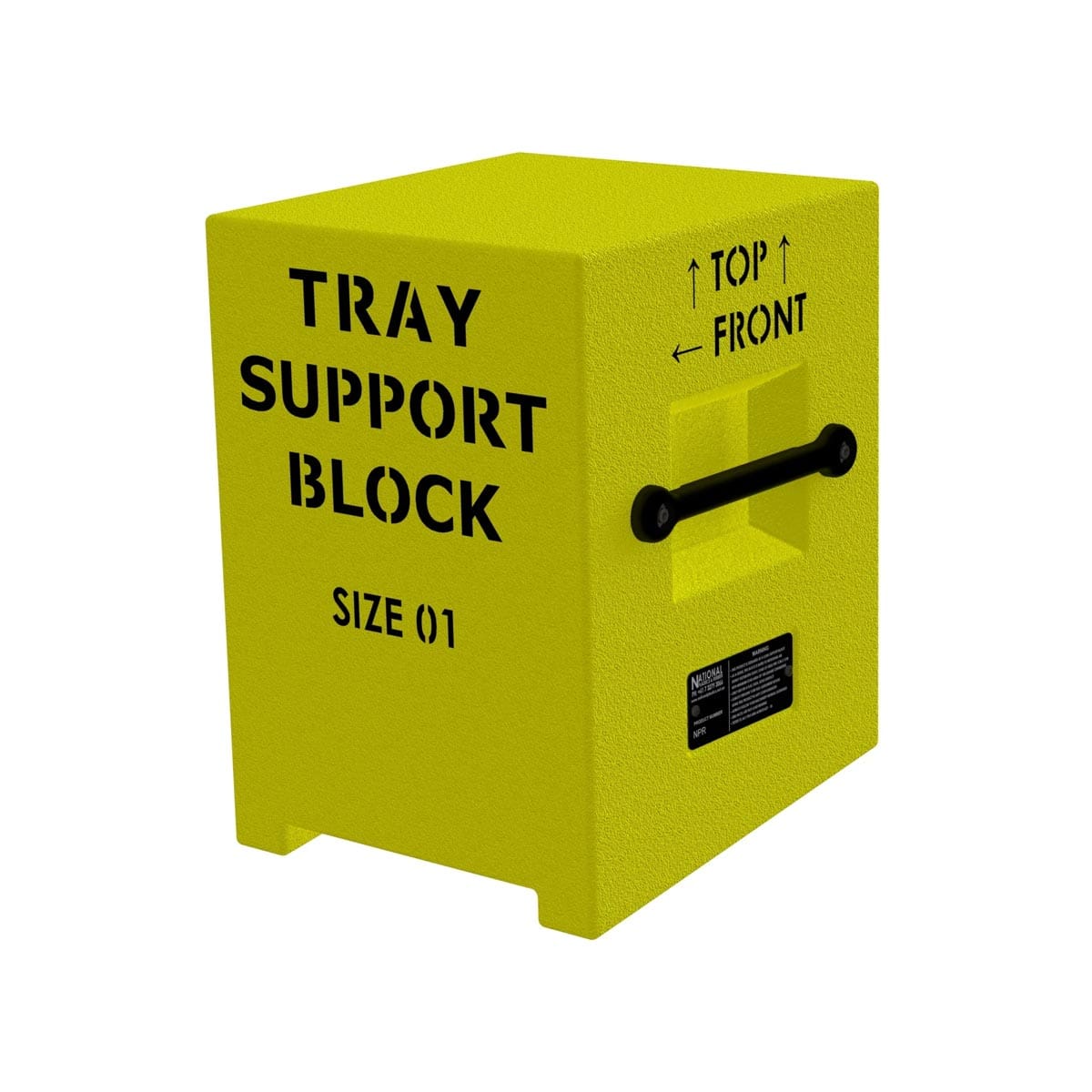

Size 01
CAT 793 · 789 · 785 · 777

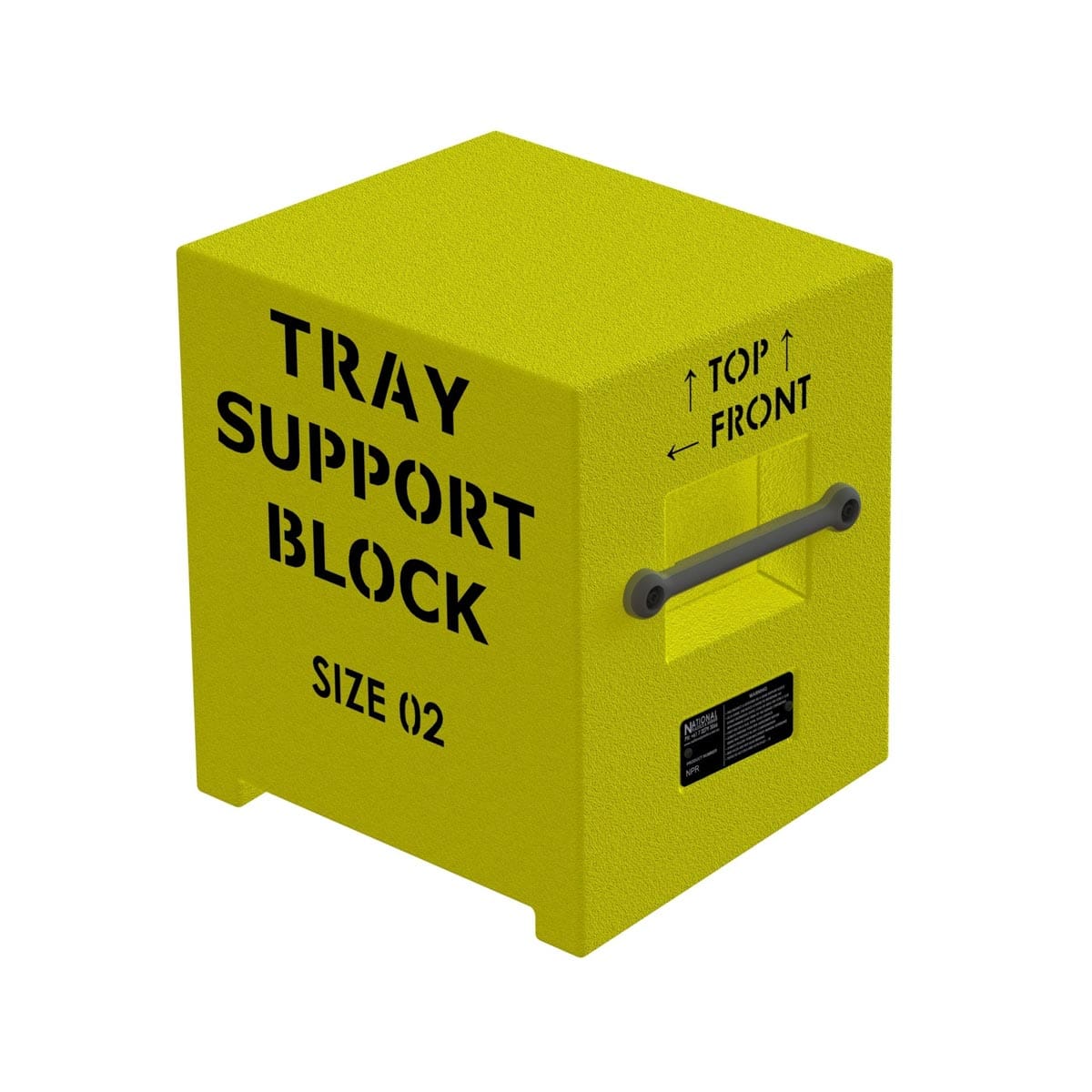

Size 02
Komatsu 830E · 930E

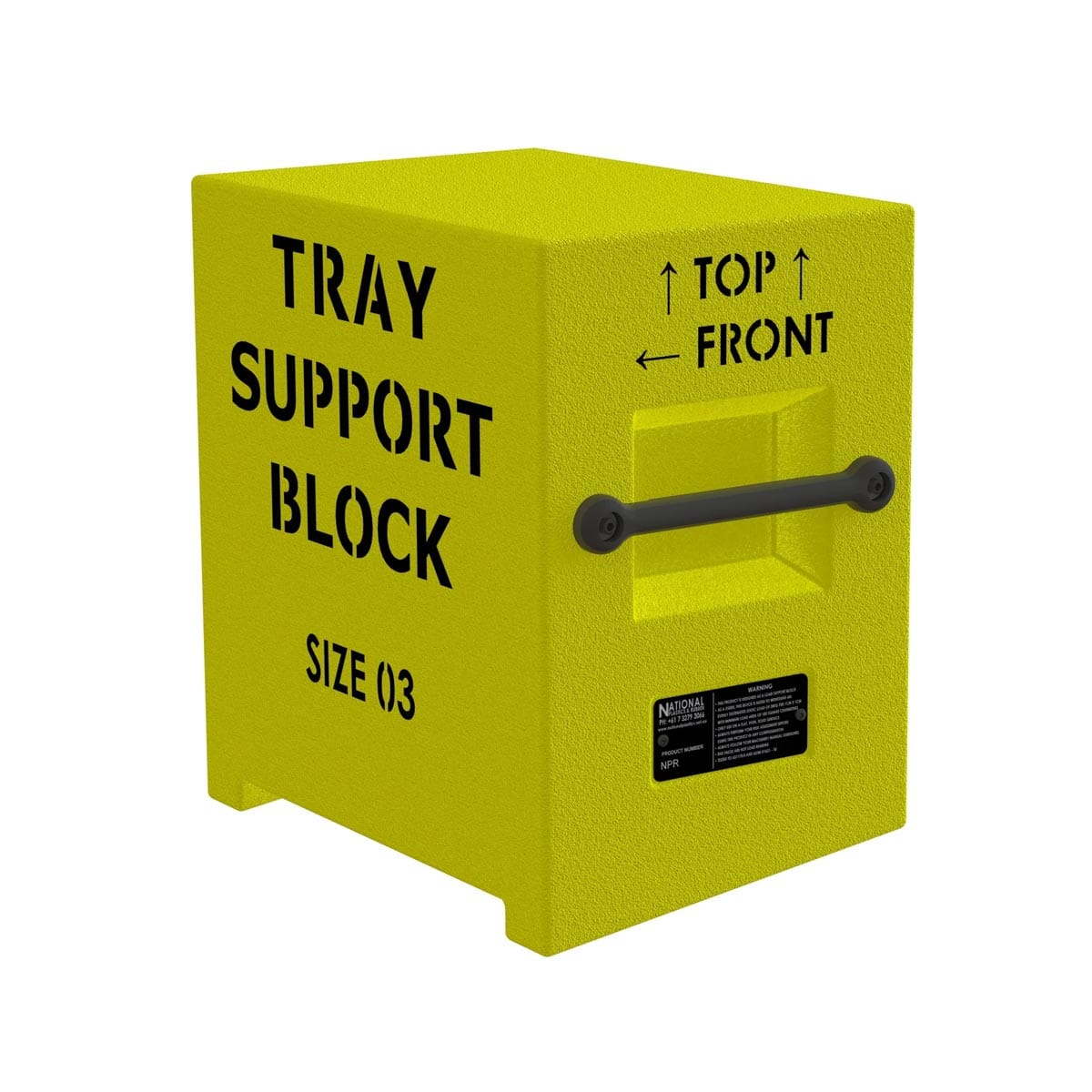

Size 03
Terex MT4400 · Liebherr T282C

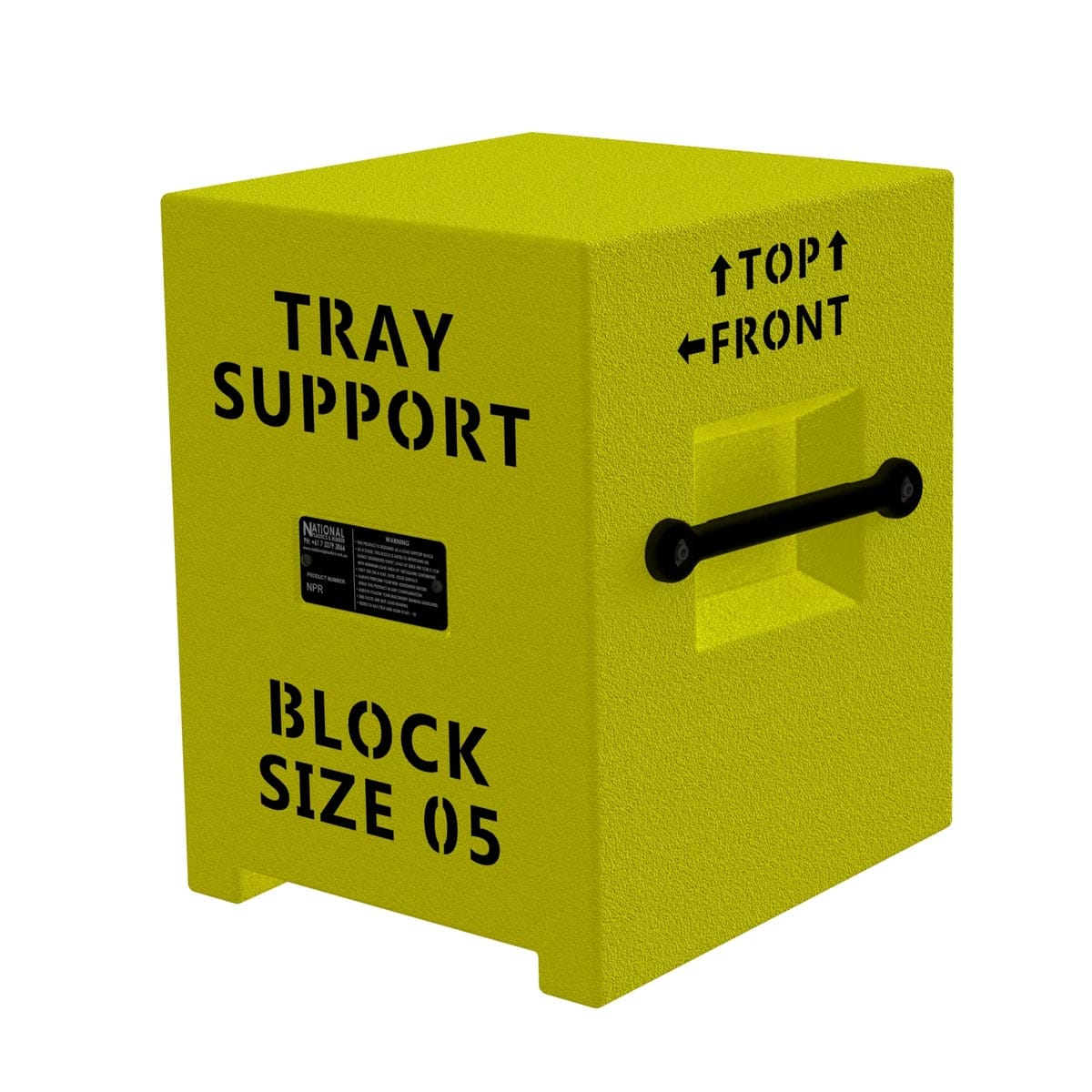

Size 05
CAT 795

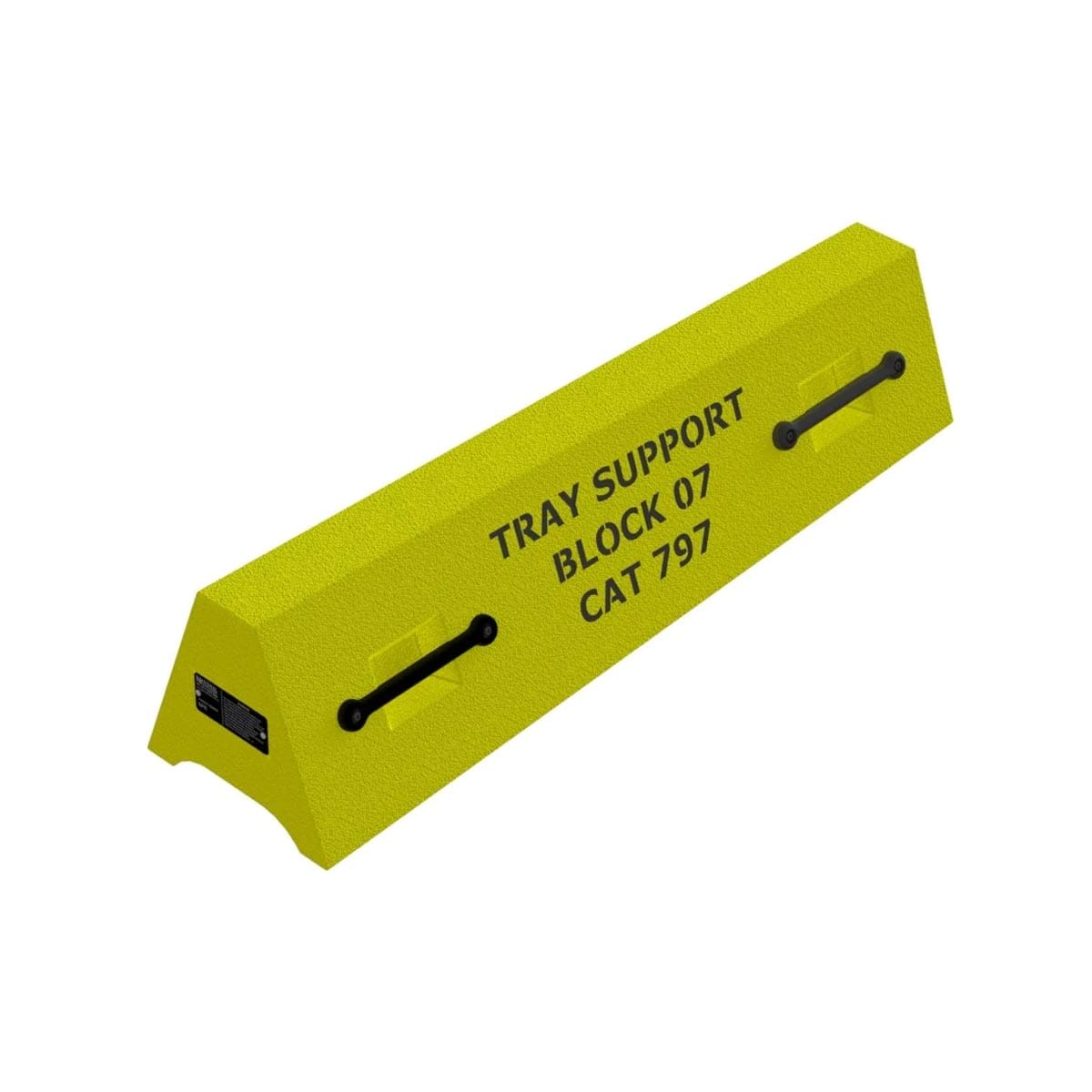

Size 07
CAT 797

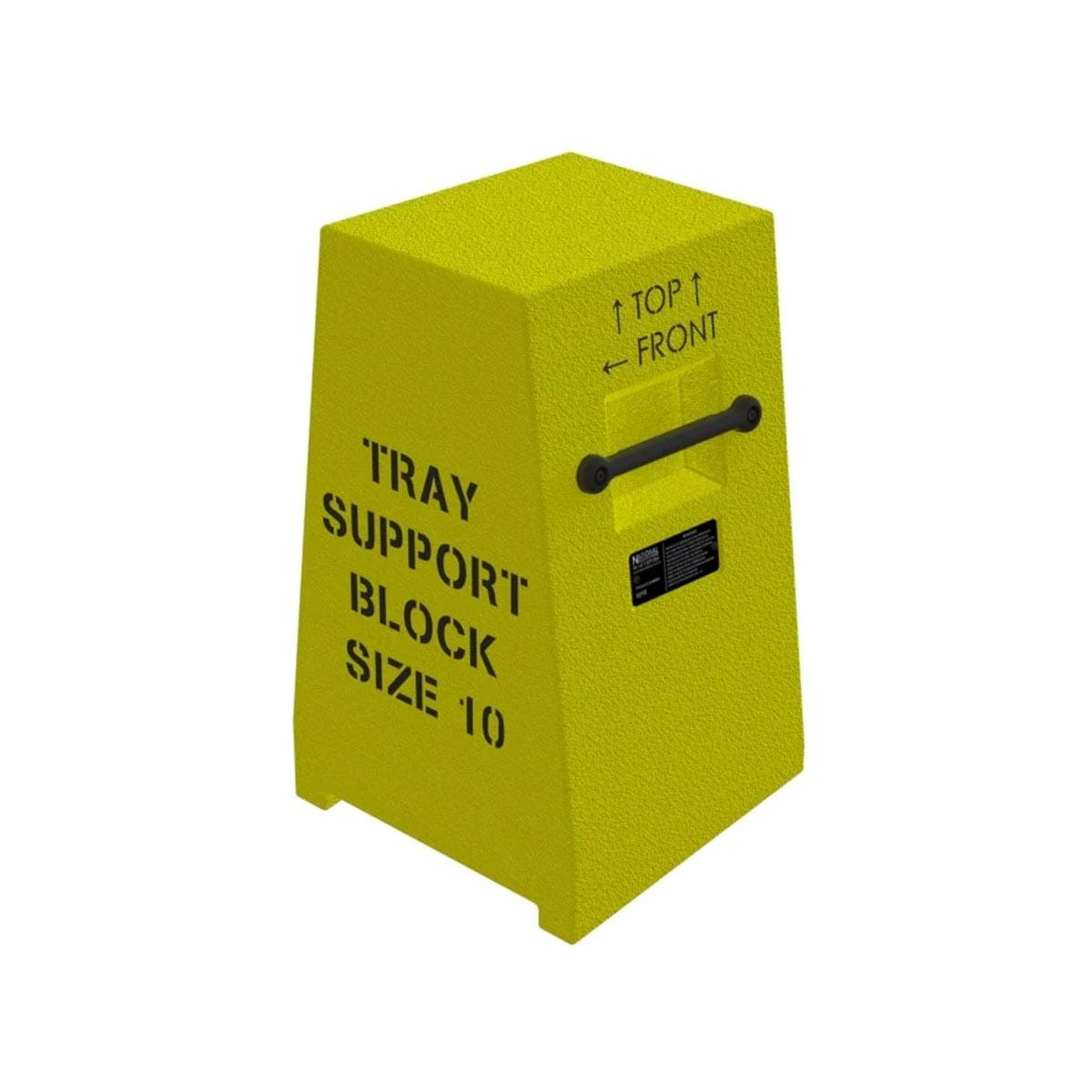

Size 10
CAT 796

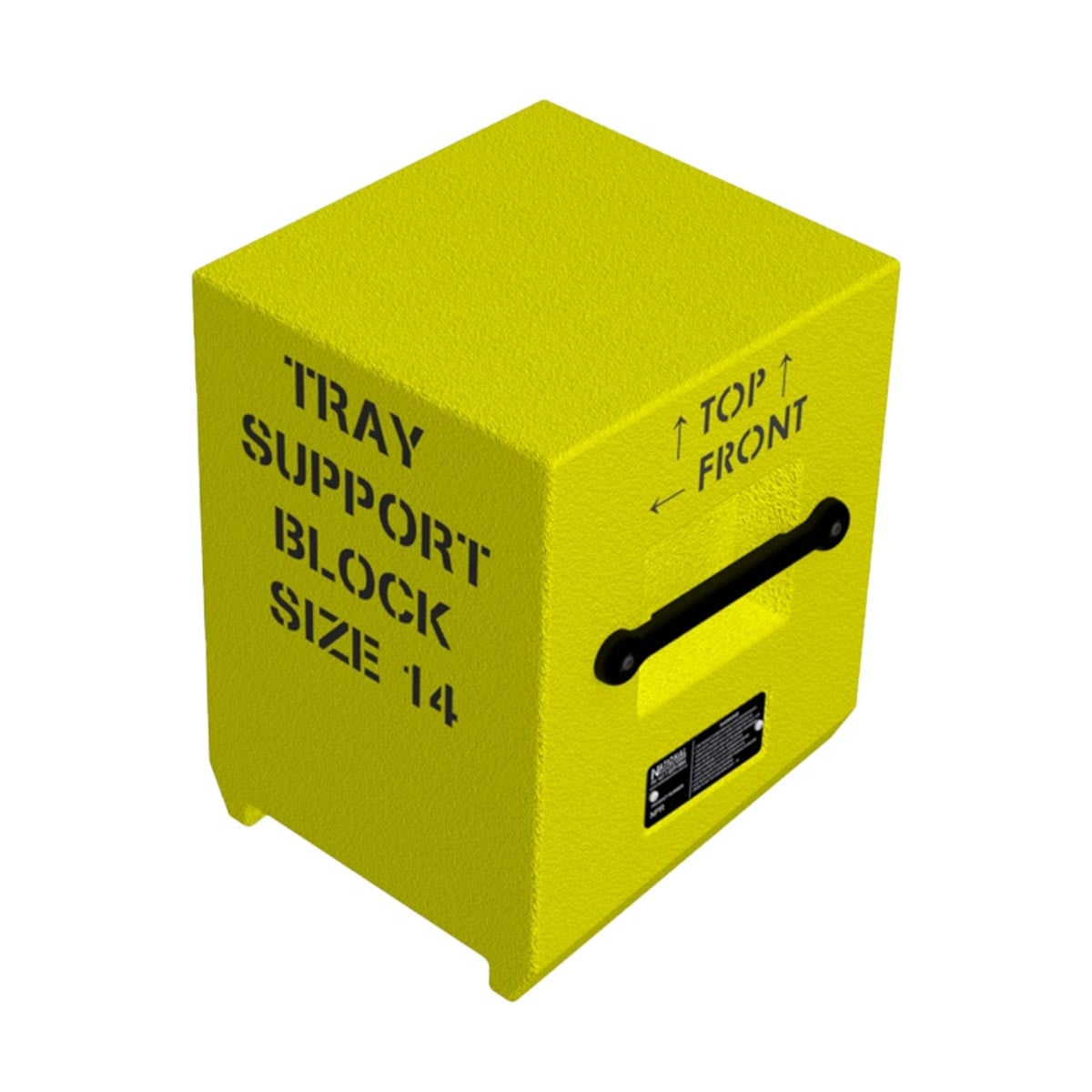

Size 14
Komatsu HD1500 · HD785
Size 17
Liebherr T264
Cálculo de carga
La capacidad sale del área de contacto con cada riel
La capacidad de un Tray Support es el área de contacto del riel más angosto (cm²) × 30 kg. Los rieles del chasis y de la tolva deben quedar paralelos a las caras del bloque para lograr contacto total.
Datos de configuración
Ángulo, distancia al pivote y capacidad por tamaño
Como guía, cada tamaño de Tray Support tiene un ángulo entre chasis y tolva (de 3° a 13°) y una distancia desde la parte trasera del bloque hasta el pivote. La capacidad real depende del área de contacto de los rieles de tu camión.
| Tamaño | N.º de parte | Ángulo chasis–tolva | Bloque al pivote | Contacto mínimo | Capacidad (ejemplo) |
|---|---|---|---|---|---|
| Size 01 | NPR06253-00 | 7° | 3.2 m | 20 × 35 cm | 21 000 kg |
| Size 02 | NPR05233-00 | 7° | 3.3 m | 29 × 35 cm | 30 450 kg |
| Size 03 | NPR06358-00 | 7° | 3.3 m | 32 × 30 cm | 28 800 kg |
| Size 05 | NPR07087-00 | 5.4° | 4.7 m | 22 × 35 cm | 23 100 kg |
| Size 07 | NPR07678-00 | 3° | ≈ 3.84 m | 10 × 116 cm | 34 800 kg |
| Size 09 | NPR08172-00 | 7° | 3.3 m | 20 × 30 cm | 18 000 kg |
| Size 10 | NPR08264-00 | 10.43° | 3.2 m | 20 × 35 cm | 21 000 kg |
| Size 14 | NPR08542-00 | 7° | 4 m | 25 × 36 cm | 27 000 kg |
| Size 17 | NPR08584-00 | 13° | 3.3 m | 20 × 30 cm | 18 000 kg |
Valores de la guía del usuario NPR BRO-A-158 (ejemplo 1 de cada tamaño). Calcula siempre la capacidad con tus rieles. Para el Size 06, consúltanos los datos de configuración.
Uso seguro
Seis reglas antes de bajar la tolva sobre el bloque
Estas seis reglas de uso seguro del Tray Support vienen de la guía del usuario de NPR y aplican a todos los tamaños: evaluación de riesgos, inspección, temperatura, carga, reparto y descenso de la tolva.
Evaluación de riesgos
Complétala para cada aplicación, según los requisitos de tu faena.
Inspecciona cada bloque
Si tiene cualquier daño, descártalo.
Temperatura del bloque
Entre −50 y +40 °C. Es la del bloque, no la del ambiente.
Conoce la carga
Calcula el área de carga y verifica que la capacidad la cubra.
Carga repartida
Uniforme, nunca puntual, con los rieles paralelos a las caras.
Baja con cuidado
Un impacto puede superar la capacidad y dañar el bloque.
En faena

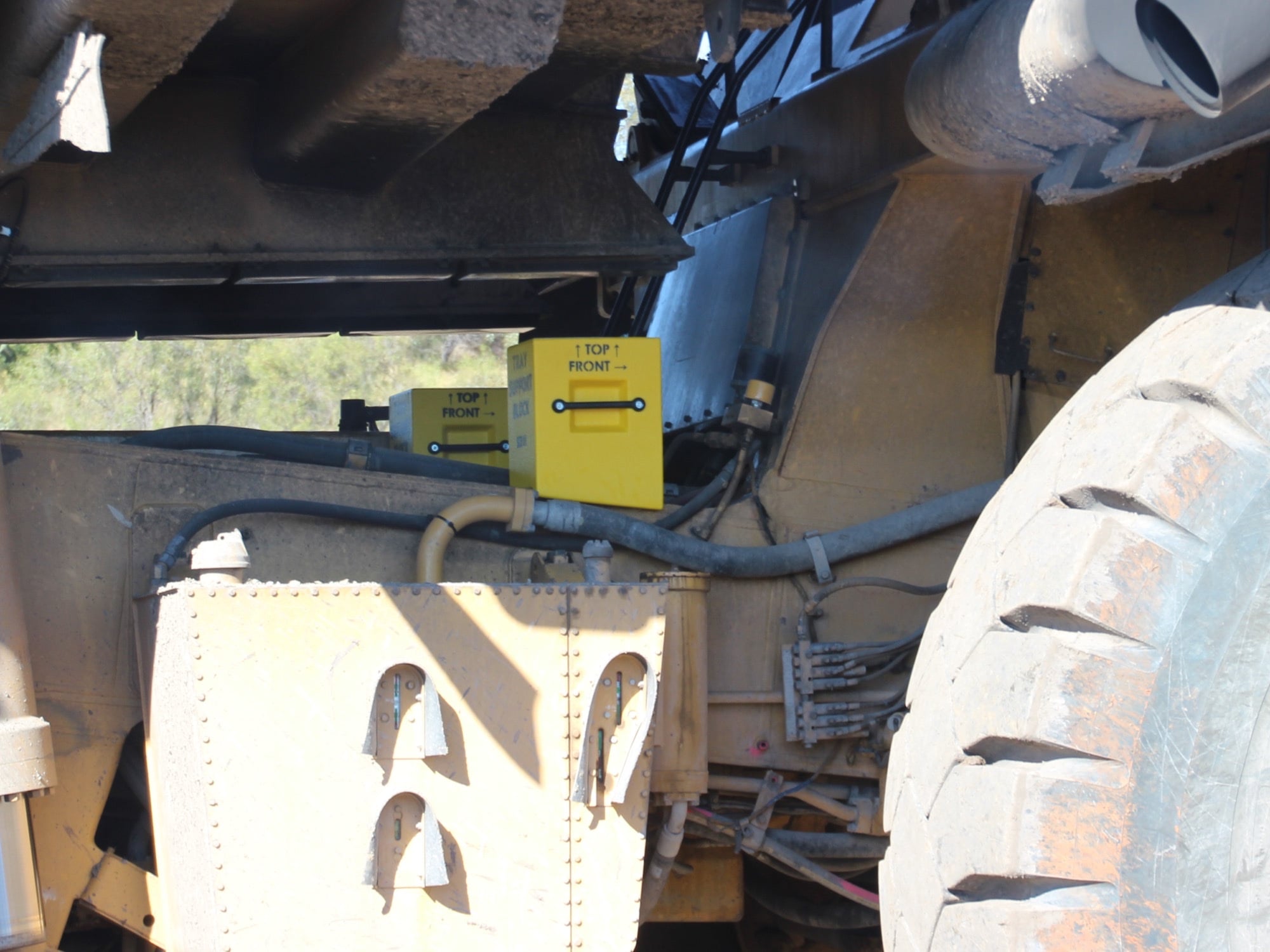

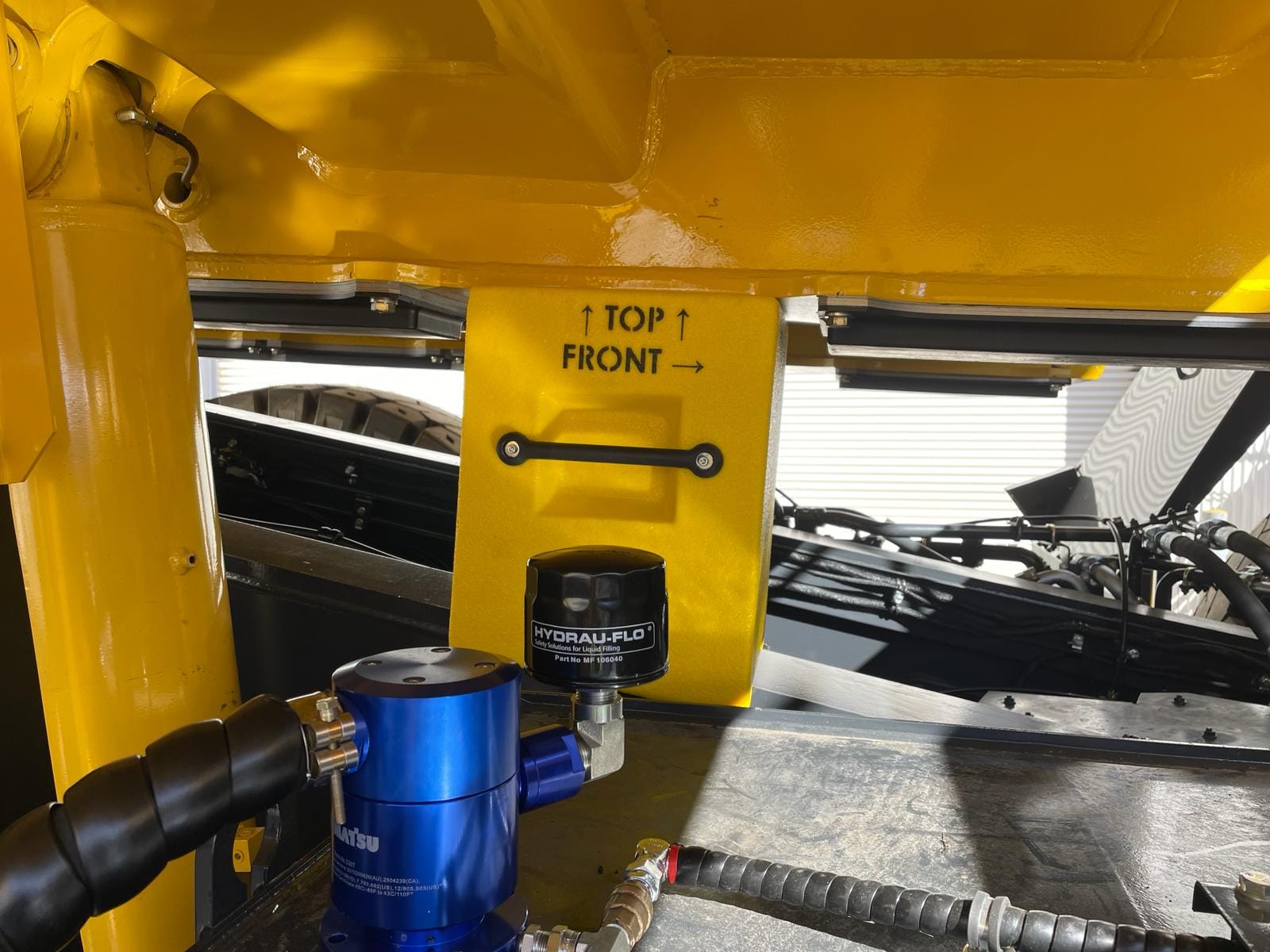

Instalado entre chasis y tolva
El Tray Support se posiciona con su asa y, con la tolva apoyada, el equipo trabaja debajo con un soporte dedicado. En el taller se complementa con tacos MineChock™ para inmovilizar las ruedas y torres Stacko™ para apoyar componentes.
Preguntas frecuentes
Preguntas frecuentes sobre Tray Support
¿Qué es un Tray Support?+
¿Qué tamaño de Tray Support necesito para un CAT 793?+
¿Qué tamaño va en camiones Komatsu, Hitachi, Terex o Liebherr?+
¿Cuánta carga soporta un bloque Tray Support?+
¿Cuántos bloques Tray Support se usan por camión?+
¿Por qué no dejar la tolva apoyada en los cilindros de levante?+
¿Qué cuidados hay que tener al bajar la tolva sobre el bloque?+
¿Dónde comprar Tray Support en Perú?+
Cotización por modelo de camión
Cotiza Tray Support para tu flota
Cuéntanos la marca y el modelo de tus camiones. Verificamos el tamaño con las medidas de los rieles y te enviamos la cotización y la ficha técnica.
