Safety Halo™ es un sistema de Incident Zero (Australia) que proyecta en el suelo, con láser o LED, una zona de exclusión alrededor del equipo móvil que se desplaza con la máquina. El láser Clase 3R marca la zona a menos de 50 m, el Clase 2 a menos de 10 m y el LED de 30 W cubre el equipo compacto. Todos los modelos son IP68, y en Perú los distribuye Endeavant S.A.C.
¿Por qué las barreras fijas no protegen alrededor de maquinaria en movimiento?
La zona de peligro de una excavadora, un cargador o un montacargas cambia con cada maniobra, y un cono o una cadena marcan un perímetro que deja de valer apenas el equipo avanza. Desde la cabina, el operador no ve todo lo que pasa a nivel del suelo, y un trabajador a pie puede no darse cuenta de que está dentro del radio de giro de la máquina. Las barreras fijas, además, se mueven, se olvidan o no se reinstalan.
La identificación LED de vehículos mineros resuelve qué equipo es cuál, pero no delimita dónde está el riesgo. Para eso hace falta una zona de exclusión que viaje con la máquina.
¿Cómo funciona una zona de exclusión láser?

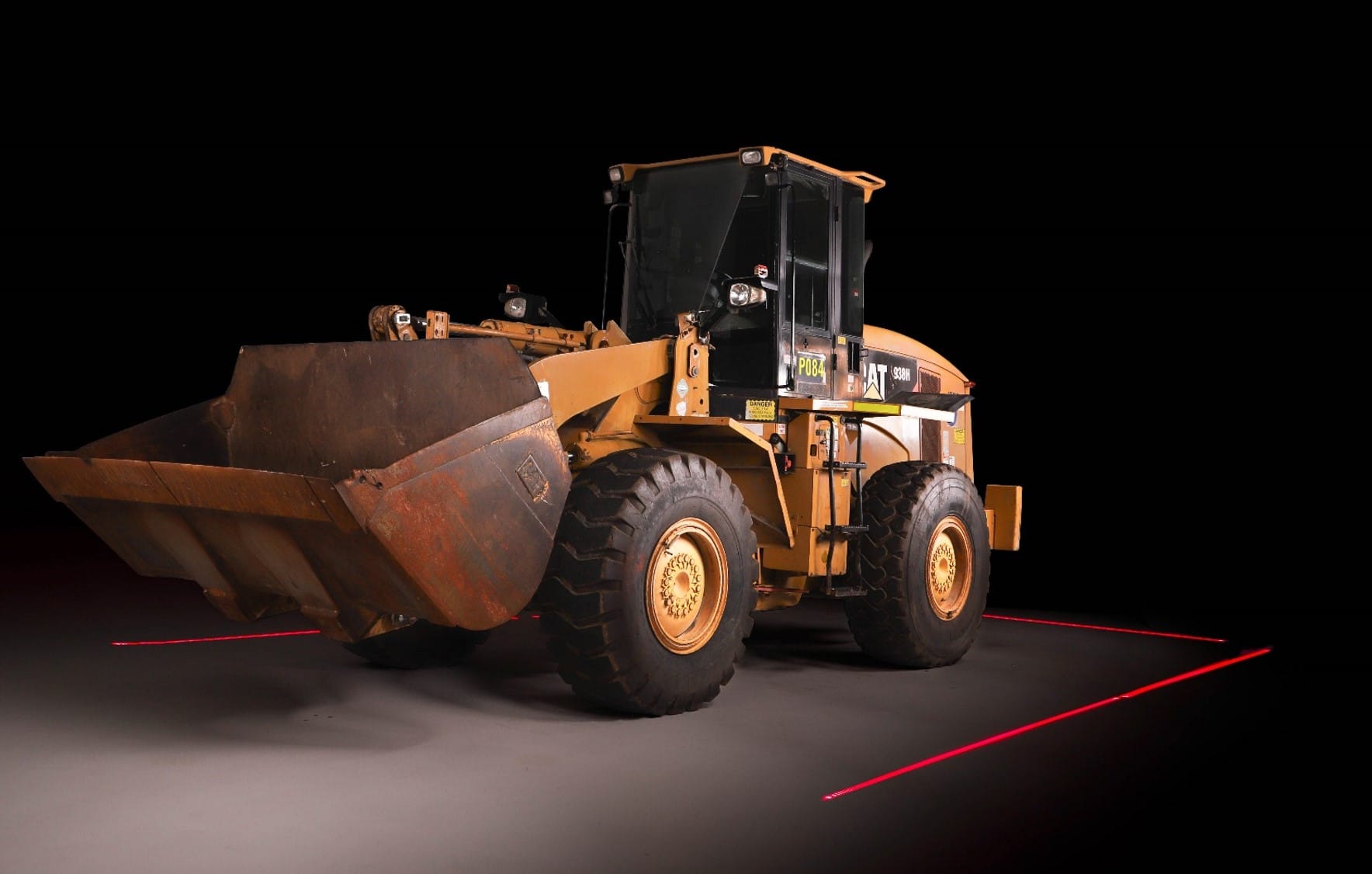

La zona de exclusión láser Safety Halo™ se monta en el equipo y proyecta líneas de luz láser o LED alrededor de la maquinaria, marcando en el suelo el perímetro que nadie debe cruzar mientras el equipo opera. La zona se mueve con la máquina y marca el riesgo en tiempo real durante cada maniobra.
El diseño parte de la neurociencia: una «zona roja» evidente activa en operadores y peatones la respuesta natural de alejarse del peligro. Según Incident Zero, esa zona se entiende sin importar el idioma ni el nivel educativo y requiere poca capacitación. El color es muy saturado, visible incluso para personas con daltonismo rojo-verde, y define con exactitud la distancia que se debe mantener del equipo.
La línea también ordena la operación: sirve de guía para que los camiones se ubiquen a la distancia ideal de la excavadora y se alineen en las tolvas ROM.
¿Qué modelos de Safety Halo™ existen?
Safety Halo™ tiene tres modelos que comparten el mismo principio y se instalan con los mismos kits. La elección depende del tamaño del equipo y de la distancia a la que se necesita proyectar la zona:
| Especificación | Láser Clase 3R | Láser Clase 2 | LED SHXL-30 |
|---|---|---|---|
| Alcance de proyección | < 50 m | < 10 m | No publicado |
| Relación altura : línea | 1 : 0.2 (a 10 m, línea de 2 m) | 1 : 1 (a 3 m, línea de 3 m) | — |
| Potencia | < 100 mW (clasificación) | < 30 mW (clasificación) | 30 W · 6 LED Cree de 5 W · 1,950 lm |
| Voltaje de entrada | 12 a 48 VDC | 12 a 48 VDC | 10 a 110 VDC |
| Consumo a 12 VDC | < 250 mA | < 250 mA | 2.50 A |
| Temperatura de operación | −10 a +40 °C | −10 a +40 °C | −40 a +65 °C |
| Dimensiones con soporte | 92 × 62 × 41 mm | 92 × 62 × 41 mm | 134 × 111 × 78 mm |
| Protección | IP68 | IP68 | IP68 |
El Laser Safety Halo™ pesa 0.38 kg, tiene carcasa de aluminio 6063 y soporte de acero inoxidable 304, y se fabrica en EE. UU. El LED está probado a 7 g de vibración y tiene cuerpo de aluminio fundido con pintura en polvo y lente de policarbonato.
¿Láser o LED: cuál conviene para cada equipo?
El láser proyecta lejos y el LED dibuja una zona pareja alrededor del equipo compacto. Incident Zero los recomienda así:
- Laser Safety Halo™ Clase 3R (largo alcance): para equipo de gran escala: palas, dragalinas, tractores, cargadores y camiones. Proyecta a menos de 50 m (modelo LSHx-B).
- Laser Safety Halo™ Clase 2 (alcance medio): línea 1:1 respecto de la altura de montaje: montado a 3 m del suelo, dibuja una línea de 3 m. Proyecta a menos de 10 m (modelo LSHx-A).
- LED Safety Halo™ SHXL-30 (equipo compacto): para montacargas, minicargadores, excavadoras pequeñas, rodillos, compactadoras, manipuladores telescópicos, pavimentadoras y demarcación de pasillos en taller o patio.
¿Qué significan los colores rojo, verde y azul?
Los tres modelos de Safety Halo™ están disponibles en rojo, verde y azul, y cada color comunica algo distinto: rojo marca zona de peligro, azul es aviso de presencia y verde indica un límite o una guía, como la línea de alineación de un camión en tolva ROM o el límite entre el equipo y el personal en mina subterránea. En láser, las longitudes de onda son 638 nm (rojo), 520 nm (verde) y 450 nm (azul).
¿Cómo se instala Safety Halo™ en un equipo?
Láser y LED se entregan en kits plug and play de 2 a 7 luces. Cada kit trae las luces con conector Deutsch DT2 estanco y cable enfundado de 1.2 m, la caja de conexión IP68 con protección contra sobretensión y rectificador de 40 A, y soportes de acero inoxidable 304 con adhesivo estructural 3M VHB, para montaje horizontal o vertical. La instalación tiene ocho pasos:
- Limpia la zona con alcohol: sin polvo ni grasa.
- Retira el protector del adhesivo y pega el soporte en su ubicación.
- Fija la luz al soporte con los pernos incluidos.
- Retira el adhesivo de la caja de conexión y fíjala en su lugar.
- Conecta el cable de entrada de la caja a la fuente de energía.
- Conecta las luces a la caja con los conectores incluidos.
- Asegura los cables al equipo, fuera de zonas donde puedan dañarse.
- Enciende las luces.
El láser, por su bajo consumo, se puede conectar a los circuitos de iluminación existentes del equipo; lleva un fusible de 1 A de acción lenta por luz. Como todo producto láser, evita la exposición directa de los ojos al haz.
¿Qué certificaciones y garantía tiene Safety Halo™?
- Laser Safety Halo™: CE, EMC (UE) y FCC; seguridad láser EN/IEC 60825-1:2014 y AS/NZS IEC 60825.1; DO160; IP68. Garantía del fabricante de 2 años en partes y mano de obra, que no cubre golpes, mal uso ni operación fuera de especificación.
- LED Safety Halo™: ECE R10, CE, EMC 2014/30/EU e IP68, con desempeño anti-interferencia EMC Clase 4 para no interferir con los sistemas del equipo.
- Caja de conexión: IP68, UL E78996 y RoHS 2002/95/EC.
¿Dónde se usa Safety Halo™?
Según Incident Zero, Safety Halo™ está en operación en minas de Australia y Chile, en tajo abierto, mina subterránea, tolvas ROM y operación nocturna, montado en cargadores frontales, excavadoras, manipuladores telescópicos, plataformas elevadoras y montacargas. En Perú aplica a las mismas situaciones: frentes de carguío, talleres de mantenimiento, patios y almacenes donde personas y maquinaria comparten espacio.
La zona de exclusión es una capa de la gestión de tránsito en faena. Para ver cómo se combina con la identificación de equipos, revisa la guía de señalización de vehículos mineros. En camionetas y buses de personal, las cámaras inteligentes Endeavant alertan al conductor en cabina y el Centro de Control 24/7 de Endeavant valida cada evento.
¿Dónde comprar Safety Halo™ en Perú?
Endeavant S.A.C., en Miraflores, Lima, distribuye Safety Halo™ de Incident Zero en Perú. Cada modelo se ofrece como luz individual o como kit, y te ayudamos a definir la cantidad de luces, el color y la ubicación según el equipo: montacargas, cargador, excavadora, tractor, motoniveladora, grúa o dragalina. Revisa los números de parte en la página de Safety Halo™ o el resto de soluciones de seguridad para minería.
Preguntas frecuentes sobre Safety Halo™
¿Qué es Safety Halo™ y cómo funciona?
Safety Halo™ es un sistema de Incident Zero (Australia) que proyecta líneas de luz láser o LED en el suelo alrededor de la maquinaria, marcando una zona de exclusión que se mueve con el equipo. La «zona roja» evidente activa la respuesta natural de alejarse del peligro y requiere poca capacitación.
¿Cuál es la diferencia entre Safety Halo™ láser y LED?
El Laser Safety Halo™ proyecta lejos: menos de 50 m el Clase 3R y menos de 10 m el Clase 2, para equipo de gran escala. El LED Safety Halo™ SHXL-30, de 30 W y 1,950 lm, dibuja una zona pareja alrededor de equipo compacto como montacargas y minicargadores.
¿Safety Halo™ resiste las condiciones de una mina?
Sí. Todos los modelos de Safety Halo™ son IP68 contra polvo y agua. El láser tiene carcasa de aluminio 6063 y soporte de acero inoxidable 304; el LED está probado a 7 g de vibración y opera de −40 a +65 °C.
¿Qué colores tiene Safety Halo™ y qué indica cada uno?
Safety Halo™ viene en rojo, verde y azul en los tres modelos. Rojo marca zona de peligro, azul es aviso de presencia y verde indica un límite o una guía, por ejemplo para alinear camiones en tolvas ROM.
¿Cómo se instala Safety Halo™?
Safety Halo™ se entrega en kits plug and play de 2 a 7 luces, con conectores Deutsch DT2, caja de conexión IP68 con protección contra sobretensión y soportes de acero inoxidable 304 con adhesivo 3M VHB. La instalación tiene ocho pasos, desde limpiar la zona hasta encender las luces.
¿Quién distribuye Safety Halo™ en Perú?
Endeavant S.A.C., en Lima, distribuye en Perú Safety Halo™ de Incident Zero (Australia), como luz individual o en kit, y asesora en la cantidad de luces, el color y la ubicación según cada equipo.
