Para reemplazar la madera en el taller minero, National Plastics & Rubber (NPR, Australia) fabrica dos bloques de soporte de poliuretano con carga nominal de 30 kg/cm² probada bajo la norma AS1170.0: Stacko™, que arma torres entrelazadas de hasta 60 toneladas y 150 cm con factor de seguridad 3:1, y Timba™, bloques individuales de 18 a 108 toneladas. En Perú los distribuye Endeavant.
¿Por qué la madera no es un soporte seguro en el taller minero?
La madera fue durante décadas el soporte por defecto en el taller, pero tiene límites que ningún procedimiento corrige:
- Capacidad desconocida: no tiene un ensayo que respalde su carga. Su resistencia cambia con la especie, la humedad y la dirección de la fibra, y nadie puede calcularla antes de poner un componente encima.
- Se astilla, se agrieta y se deforma: bajo carga repetida pierde forma, y las astillas lastiman las manos de quien la manipula.
- Absorbe agua y aceite: se pudre, gana peso y se degrada con los fluidos del taller.
- Es un consumible: se descarta tras pocos usos y hay que reponerla una y otra vez.
¿Qué es Timba™ y cuánta carga soporta?
Timba™ es un bloque de soporte de poliuretano industrial rígido de alta densidad, diseñado por NPR como reemplazo directo de la madera en talleres mineros, astilleros y plantas de manufactura. Cada bloque Timba™ soporta una carga estática uniformemente distribuida de 30 kg por cm² de área de apoyo, con un área mínima de 100 cm², y su carga se determinó bajo la norma AS1170.0 con ensayos de laboratorio independientes. Su compresión se verificó según ASTM D1621-10, el ensayo estándar para plásticos celulares rígidos.
Timba™ no absorbe agua ni aceite (0 % de absorción), no se astilla ni se pudre, es hasta 30 % más liviano que la madera y mantiene su capacidad con el bloque entre −50 °C y +40 °C. NPR diseña y fabrica sus productos en Brisbane desde 1997.
¿Qué medidas de Timba™ hay?
Hay tres series por sección de apoyo, en distintas longitudes. A mayor área de apoyo, mayor capacidad:
- Serie 100 (sección 100 × 100 mm): 600 mm, 3 kg, 18 t (NPR02247-10); 1200 mm, 5 kg, 36 t (NPR02249-10); 1800 mm, 8 kg, 54 t (NPR02248-10).
- Serie 200 (sección 200 × 100 mm): 600 mm, 5 kg, 36 t (NPR02140-10); 900 mm, 7.5 kg, 54 t (NPR02637-10); 1200 mm, 10 kg, 72 t (NPR02246-10); 1800 mm, 15 kg, 108 t (NPR02142-10).
- Serie 300 (bloque macizo 300 × 300 mm): 400 mm, 13 kg, 36 t (NPR02336-10).
Los bloques Timba™ se apilan en patrón vertical (2 bloques en la serie 100, 3 en la serie 200, 4 en la de 600 mm) o en patrón cruzado (hasta 6 bloques en las series 100 y 200). La serie 300 solo se apila en vertical, hasta 2 bloques.
¿Qué es Stacko™ y cuánto soporta una torre?
Stacko™ es un sistema de bloques de soporte entrelazados de poliuretano virgen estabilizado UV: cada capa se traba con la anterior y se arman torres a la medida de cada carga. La torre triple estándar, con 3 bloques por capa, soporta hasta 60 toneladas y llega a 150 cm de altura. La carga nominal es de 30 kg/cm² ya con factor de seguridad 3:1, probada según AS1170.0 (2002) en bloque y en torre de 150 cm, de −50 °C a +40 °C de temperatura del bloque.
Cada bloque Stacko™ (NPR05007-10) mide 510 × 150 × 150 mm y pesa 8 kg, hasta 30 % menos que la madera y sin astillas. Resiste aceite, químicos de taller, agua salada, roedores e insectos, y puede guardarse a la intemperie. Como ejemplo real, torres Stacko™ soportaron 29,597 kg en un camión CAT 785C.
¿Qué configuraciones de torre Stacko™ existen?
El ancho de la torre lo define cuántos bloques van por capa: la torre única (1 bloque) soporta 23 t hasta 45 cm, la doble (2 bloques) 46 t hasta 60 cm y la triple estándar (3 bloques) 60 t hasta 150 cm. Combinando placas, placa jack y bloques en V se arman ocho configuraciones tipo:
- Bloque individual: 30 kg/cm², hasta 23 t.
- Torre + placa superior, o + placa y soporte superior: 100 kg/cm², hasta 60 t.
- Torre + placa superior + placa jack: apoyo de Ø250 mm, hasta 60 t.
- Torre + soporte superior: 30 kg/cm², hasta 60 t.
- Con bloque en V, para cargas cilíndricas de Ø15 a 120 cm: torre + placa + V-block hasta 40 t, torre + V-block hasta 20 t y V-block individual hasta 13 t.
Regla de oro de NPR: en la torre estándar usa siempre 3 bloques por capa con su base de soporte obligatoria, nunca 2 bloques ni un «efecto puente». Para 2 bloques por capa existe la torre doble, con su base dedicada.
¿Stacko™, plástico reciclado o madera: qué diferencia hay?
La guía de comparación de NPR pone los tres materiales lado a lado. Stacko™ es el único con factor de seguridad, rango de temperatura y deflexión conocidos:
- Factor de seguridad: Stacko™ 3:1 | plástico reciclado desconocido | madera desconocido.
- Rango de prueba de temperatura: Stacko™ −50 a +40 °C | plástico reciclado +25 °C | madera desconocido.
- Deflexión con carga máxima: Stacko™ menos de 2 % | plástico reciclado hasta 20 % | madera desconocida.
- Peso por bloque: Stacko™ 8 kg | plástico reciclado 12 kg | madera variable.
- Almacenamiento: Stacko™ exterior o interior (estabilizado UV) | plástico reciclado solo interior | madera solo interior.
- Probado como: Stacko™ bloque y torre de 150 cm | plástico reciclado solo bloque individual | madera sin ensayo.
El plástico reciclado puede declarar más capacidad (58 kg/cm²) porque la publica sin factor de seguridad ni ensayo de torre. Stacko™ publica 30 kg/cm² ya con factor 3:1: es el dato que sí sirve para diseñar el apoyo.
¿Funcionan Stacko™ y Timba™ en las condiciones de la minería peruana?
Sí. Las faenas del Perú combinan altura, heladas en la sierra, calor en la costa y exposición constante a polvo, agua, aceites y combustibles, justo las condiciones que degradan la madera. Stacko™ y Timba™ mantienen su carga nominal mientras la temperatura del bloque esté entre −50 °C y +40 °C, no absorben fluidos y Stacko™ puede guardarse a la intemperie porque está estabilizado UV.
Además, su carga documentada da la trazabilidad que piden los estándares de seguridad de cada operación: el supervisor puede calcular la capacidad del apoyo (área × 30 kg) y dejarla escrita antes de que alguien trabaje debajo del componente.
¿Cómo se arma una torre Stacko™ de forma segura?
- Inspecciona todas las piezas en busca de daños y haz tu propia evaluación de riesgos.
- Coloca la base de soporte sobre una superficie sólida y nivelada, con 3 bloques en sus ranuras.
- Pon la segunda capa de 3 bloques en dirección opuesta a la primera y sigue alternando hasta la altura deseada, máximo 150 cm.
- Cierra según la carga: soporte superior, placa superior, placa jack o bloque en V. Si hace falta, gira la capa superior 90° para una superficie plana.

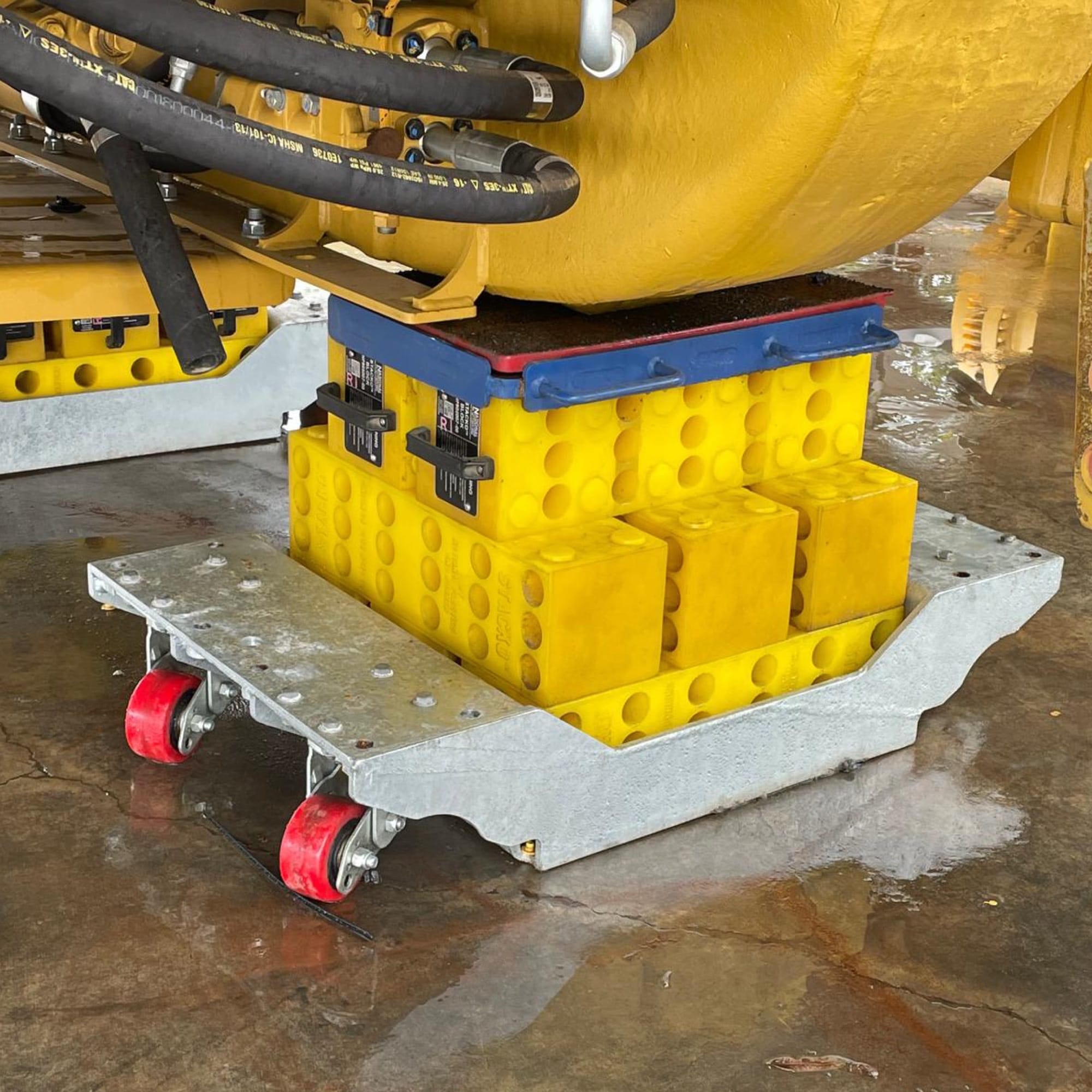

- Para no pasar bajo cargas suspendidas, arma la torre lejos de la máquina y llévala con el carro de posicionamiento seguro NPR07829-00, cuyas ruedas se retraen bajo la carga.
¿Stacko™ o Timba™: cuál elegir?
Elige Timba™ cuando necesites un bloque individual que reemplace directamente al taco de madera, para apoyos lineales o de poca altura, y Stacko™ cuando haya que armar una torre de altura variable con carga alta, cargas cilíndricas o espacio angosto. Para apoyar la tolva levantada de un camión existe un bloque dedicado, el Tray Support para tolvas mineras. Los criterios para elegir entre todas estas opciones están en nuestra guía cómo elegir bloques de soporte para maquinaria minera, y la línea completa en el catálogo NPR.
Preguntas frecuentes sobre Stacko™ y Timba™
¿Por qué reemplazar la madera con Stacko™ y Timba™ en minería?
La madera no tiene capacidad de carga conocida, se astilla, absorbe agua y aceite y se descarta tras pocos usos. Stacko™ y Timba™ de NPR son bloques de poliuretano con carga nominal de 30 kg/cm² probada bajo AS1170.0, reutilizables, sin astillas y hasta 30 % más livianos que la madera.
¿Cuánto peso soporta una torre Stacko™?
La torre Stacko™ triple estándar, con 3 bloques por capa, soporta hasta 60 toneladas y llega a 150 cm. La torre doble soporta 46 t hasta 60 cm, la única 23 t hasta 45 cm, y un bloque individual 23 t. La carga es de 30 kg/cm² ya con factor de seguridad 3:1.
¿Qué diferencia hay entre Stacko™ y Timba™?
Timba™ es un bloque individual de poliuretano rígido que reemplaza al taco de madera, en series 100, 200 y 300 con capacidades de 18 a 108 t. Stacko™ es un sistema de bloques entrelazados para armar torres de hasta 60 t y 150 cm, con placas, placa jack y bloques en V.
¿Stacko™ y Timba™ funcionan en las condiciones de las minas peruanas?
Sí. Stacko™ y Timba™ mantienen su carga nominal con el bloque entre −50 °C y +40 °C, no absorben agua ni aceite y Stacko™ está estabilizado UV para guardarse a la intemperie. Endeavant los distribuye en Perú.
